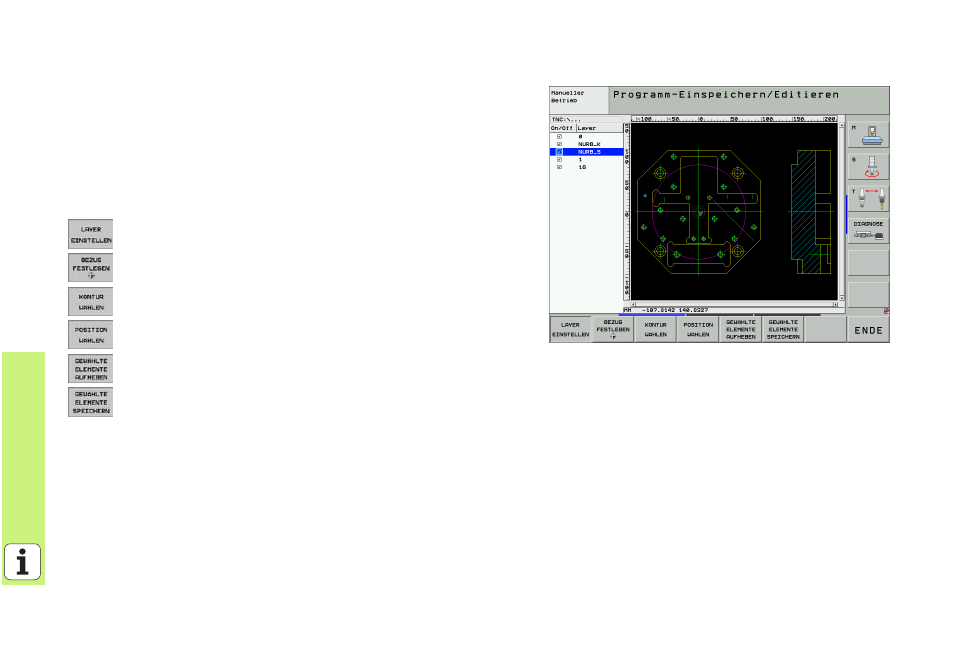

DXF-Daten verarbeiten (Software-Option)
Auf einem CAD-System erzeugte DXF-Dateien können Sie direkt auf der
TNC öffnen, um daraus Konturen oder Bearbeitungspositionen zu extra-
hieren und diese als Klartext-Dialog-Programme bzw. als Punkte-Dateien
zu speichern.
Die bei der Konturselektion gewonnen Klartext-Dialog-Programme kön-
nen auch von älteren TNC-Steuerungen abgearbeitet werden, da die Kon-
turprogramme nur L- und CC-/CP-Sätze enthalten.
8 DXF-Layer ein- oder ausblenden, um nur die wesentlichen
Zeichnungsdaten anzuzeigen
8 Den Zeichnungs-Nullpunkt der DXF-Datei auf eine sinnvolle
Position am Werkstück verschieben
8 Modus zum Wählen einer Kontur aktivieren. Teilen, verkür-
zen und verlängern von Konturen ist möglich
8 Modus zum Wählen von Bearbeitungspositionen aktivieren.
Positionen per Mouse-Klick übernehmen
8 Bereits gewählte Konturen bzw. Positionen wieder aufhe-
bene
8 Ausgewählte Konturen bzw. Positionen in einer separaten
Datei speichern
