96
Zyklen zu
r Ko
ord
inaten
-
Umr
e
ch
nu
ng

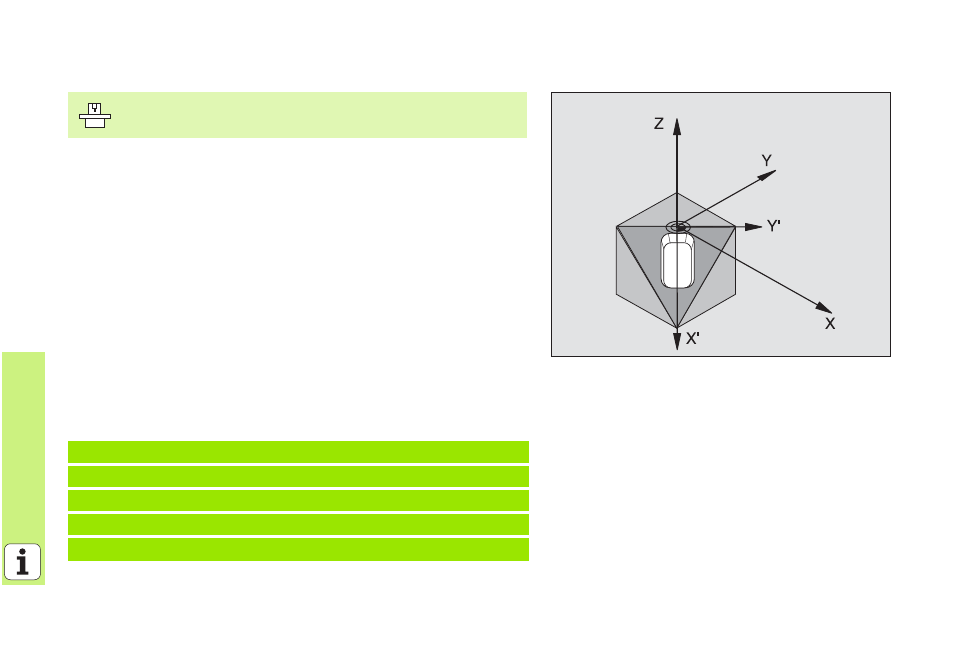

BEARBEITUNGSEBENE (Zyklus 19, Software-Option)
Der Zyklus 19 BEARBEITUNGSEBENE unterstützt das Arbeiten mit Schwenk-
köpfen und/oder Schwenktischen.
8 Werkzeug aufrufen
8 Werkzeug in der Werkzeugachse freifahren (vermeidet Kollision)
8 Ggf. Drehachsen mit L-Satz auf gewünschte Winkel positionieren
8 CYCL DEF: Zyklus 19 BEARBEITUNGSEBENE wählen
8 Schwenkwinkel der entsprechenden Achse oder Raumwinkel einge-
ben
8 Ggf. Vorschub der Drehachsen beim automatischen Positionieren
eingeben
8 Ggf. Sicherheits-Abstand eingeben
8 Korrektur aktivieren: Alle Achsen verfahren
8 Bearbeitung programmieren, als wäre die Ebene nicht geschwenkt
Rücksetzen des Zyklus BEARBEITUNGSEBENE schwenken: Erneute
Zyklus-Definition mit Schwenkwinkel 0.
Maschine und TNC müssen vom Hersteller für das Schwen-
ken der BEARBEITUNGSEBENE vorbereitet sein.
4 TOOL CALL 1 Z S2500
5 L Z+350 R0 FMAX
6 L B+10 C+90 R0 FMAX
7 CYCL DEF 19.0 BEARBEITUNGSEBENE
8 CYCL DEF 19.1 B+10 C+90 F1000 ABST 50
