HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Handbuch (Seite 68)

68
Tasch
e
n, Zapfen un
d Nut
e
n

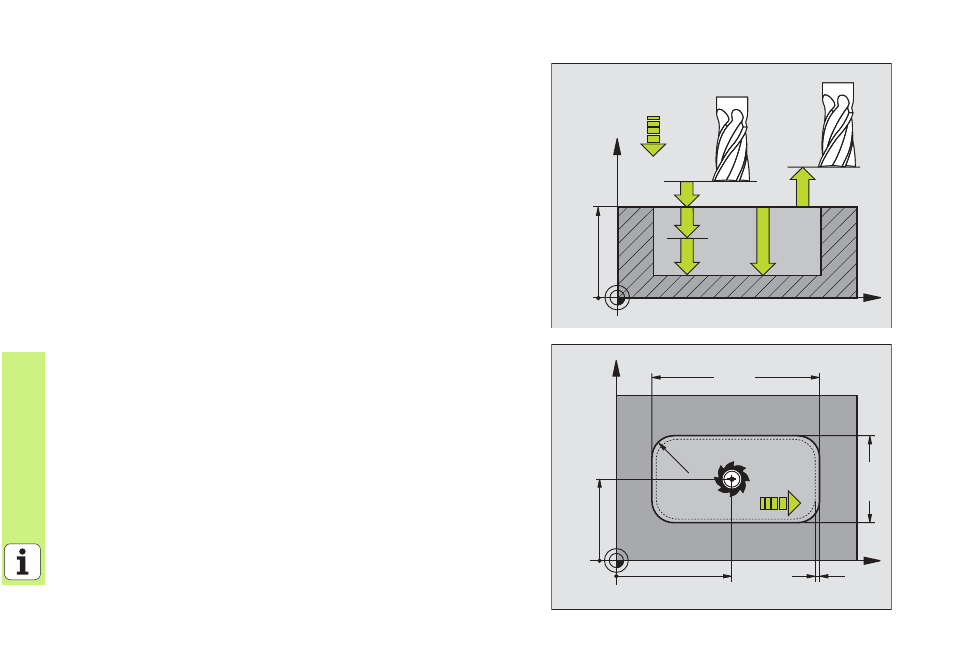

TASCHE SCHLICHTEN (Zyklus 212)
8 CYCL DEF: Zyklus 212 TASCHE SCHLICHTEN wählen
8 Sicherheits-Abstand: Q200
8 Tiefe: Abstand Werkstück-Oberfläche – Taschengrund: Q201
8 Vorschub Tiefe: Q206
8 Zustell-Tiefe: Q202
8 Vorschub Fräsen: Q207
8 Koord. Werkstück-Oberfläche: Q203
8 2. Sicherheits-Abstand: Q204
8 Mitte 1. Achse: Q216
8 Mitte 2. Achse: Q217
8 1. Seiten-Länge: Q218
8 2. Seiten-Länge: Q219
8 Eckenradius: Q220
8 Aufmaß 1. Achse: Q221
Die TNC positioniert das Werkzeug in der Werkzeug-Achse und in der
Bearbeitungsebene automatisch vor. Bei Zustell-Tiefe größer oder gleich
Tiefe verfährt das Werkzeug in einem Arbeitsgang auf Tiefe.
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
