104
Die PLANE-Funkt
io
n
(So
ft
w
are
O
ptio
n
1
)
Eulerwinkel-Definition (PLANE EULER)
8 SPEZIELLE TNC-FUNKTIONEN wählen
8 BEARB.-EBENE SCHWENKEN, PLANE EULER wählen

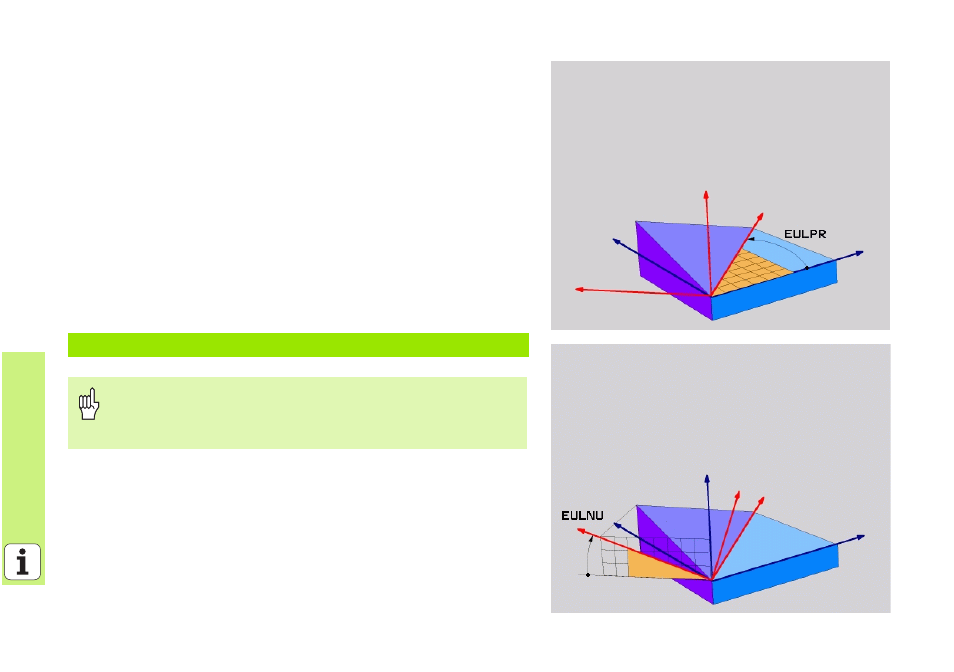

8 Drehw. Haupt-Koordinatenebene? : Drehwinkel EULPR um die Z-
Achse (siehe Bild rechts oben)
8 Schwenkwinkel Werkzeug-Achse? : Schwenkwinkel EULNUT des Koor-
dinatensystems um die durch den Präzessionswinkel verdrehte X-
Achse (siehe Bild rechts unten)
8 ROT-Winkel der geschw. Ebene? : Drehung EULROT des geschwenk-
ten Koordinatensystems um die geschwenkte Z-Achse (entspricht
sinngemäß einer Rotation mit Zyklus 10 DREHUNG). Mit dem Rota-
tions-Winkel können Sie auf einfache Weise die Richtung der X-
Achse in der geschwenkten Bearbeitungsebene bestimmen
8 Weiter mit den Positioniereigenschaften (siehe „Automatisches Ein-
schwenken (MOVE/STAY/TURN)” auf Seite 110)
5 PLANE EULER EULPR+45 EULNU20 EULROT22 MOVE ABST10 F500
Beachten Sie vor dem Programmieren
Die Reihenfolge der Drehungen gilt unabhängig von der akti-
ven Werkzeug-Achse.
