85
Zyklen zum A
b
zeilen
Zyklen zum Abzeilen
Übersicht

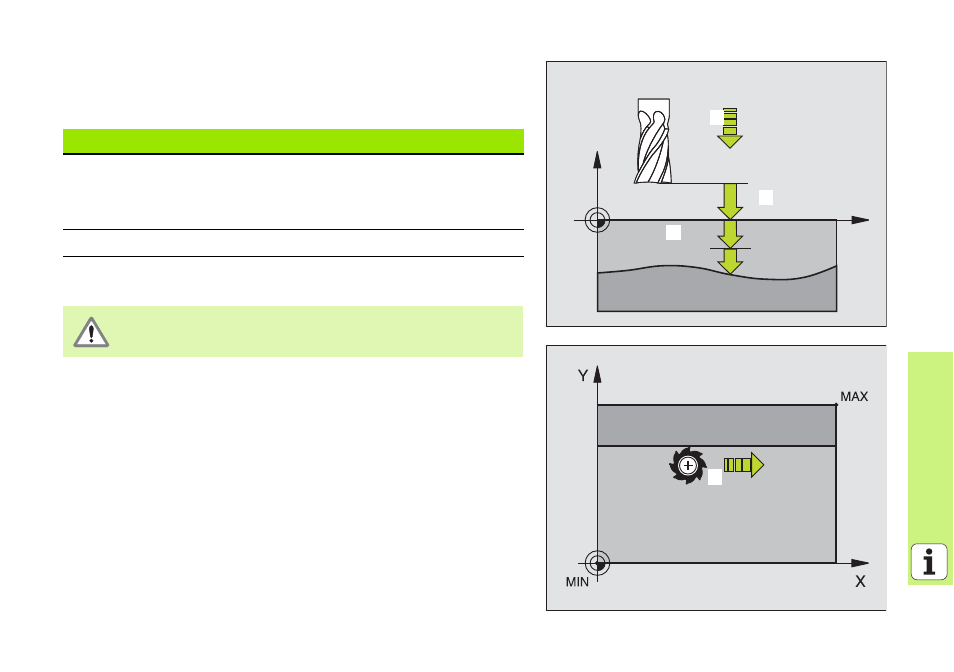

3D-DATEN ABARBEITEN (Zyklus 14)
8 CYCL DEF: Zyklus 30 3D-DATEN ABARBEITEN wählen
8 PGM-Name Digitalisierdaten
8 MIN-Punkt Bereich
8 MAX-Punkt Bereich
8 Sicherheits-Abstand: 1
8 Zustell-Tiefe: 2
8 Vorschub Tiefenzustellung: 3
8 Vorschub: 4
8 Zusatz-Funktion M.
Verfügbare Zyklen
30 3D-DATEN ABARBEITEN Seite 85
230 ABZEILEN Seite 86
231 REGELFLAECHE Seite 87
232 PLANFRAESEN Seite 88
Der Zyklus erfordert einen Fräser mit Stirnzahn über Mitte
schneidend (DIN 844)!
X
Z
13
11
12
14
