59

Zyklen zur Herstellung von

Bo

hru

n

g

e

n

un

d

Gewind

en

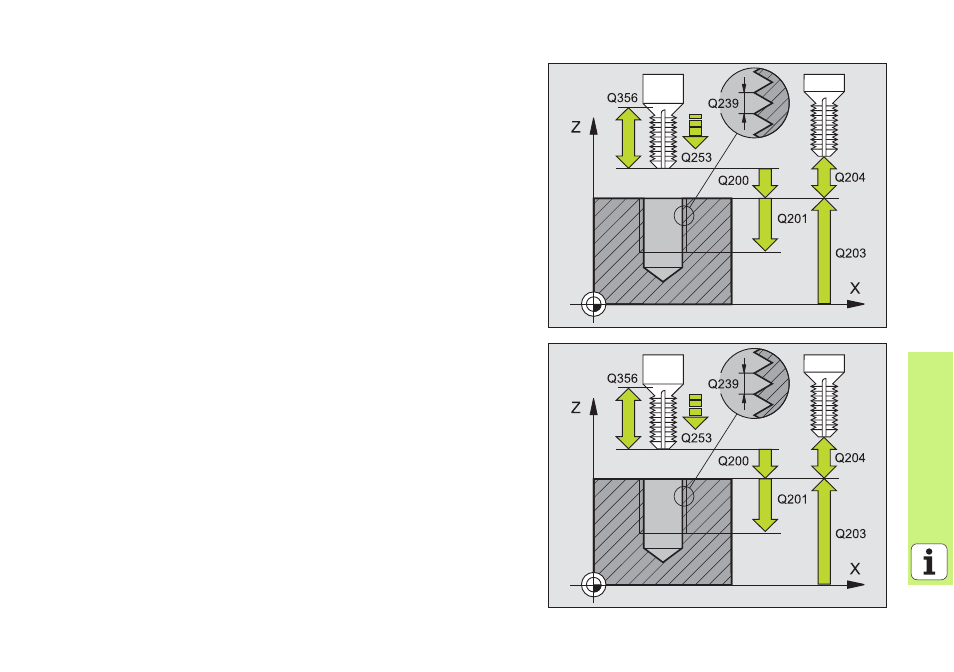

SENKGEWINDEFRAESEN (Zyklus 263)

8

Vorpositionieren in der Bohrungsmitte mit R0

8

CYCL DEF: Zyklus 263 SENKGEWINDEFRAESEN wählen

8

Soll-Durchmesser des Gewindes: Q335

8

Gewindesteigung: Q239
Das Vorzeichen legt Rechts- und Linksgewinde fest:
Rechtsgewinde: +
Linksgewinde: -

8

Gewindetiefe: Abstand zwischen Werkstück-Oberfläche und
Gewinde-Ende: Q201

8

Senktiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: Q356

8

Vorschub Vorpositionieren: Q253

8

Fräsart: Q351
Gleichlauf: +1
Gegenlauf: -1

8

Sicherheits-Abstand: Q200

8

Sicherheits-Abstand Seite: Q357

8

Senktiefe stirnseitig: Q358

8

Versatz Senken stirnseitig: Q359

8

Koord. Werkstück-Oberfläche: Q203

8

2. Sicherheits-Abstand: Q204

8

Vorschub Senken: Q254

8

Vorschub Fräsen: Q207
