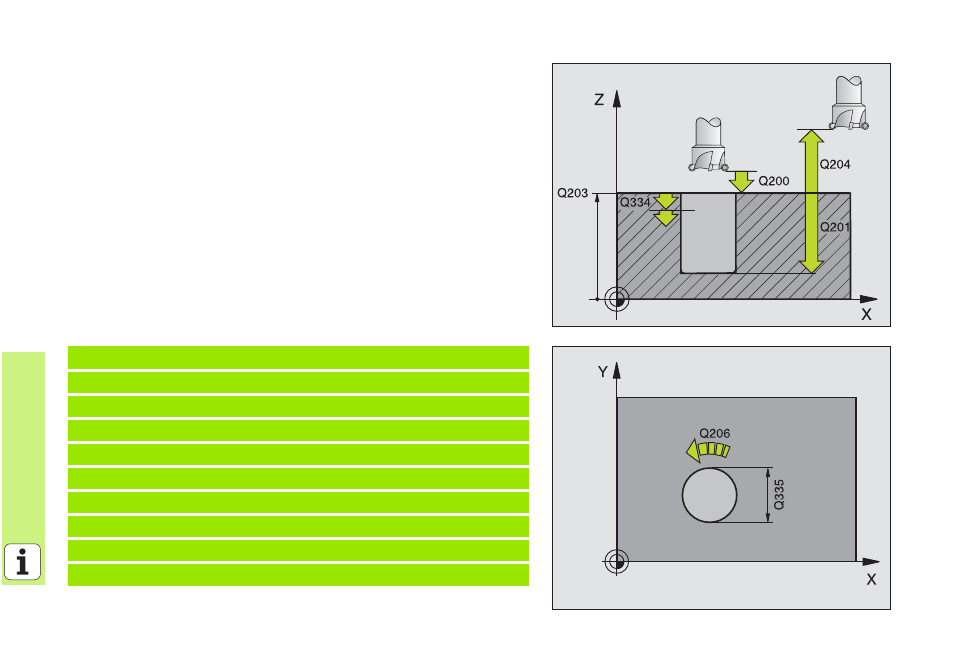

BOHRFRAESEN (Zyklus 208)
8
Vorpositionieren in der Bohrungsmitte mit R0
8
CYCL DEF: Zyklus 208 BOHRFRAESEN wählen
8
Sicherheits-Abstand: Q200
8
Tiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: Q201
8
Vorschub Tiefe: Q206
8
Zustellung pro Schraubenlinie: Q334
8
Koord. Werkstück-Oberfläche: Q203
8
2. Sicherheits-Abstand: Q204
8
Soll-Durchmesser der Bohrung: Q335
8
Vorgebohrter Durchmesser: Q342
Fräsart: Q351
Gleichlauf: +1
Gegenlauf: -1
12 CYCL DEF 208 BOHRFRAESEN
Q200=2
;SICHERHEITS-ABST.
Q201=-80
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q334=1.5
;ZUSTELL-TIEFE
Q203=+100
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q335=25
;SOLL-DURCHMESSER
Q342=0
;VORGEB. DURCHMESSER
Q351=0
;FRAESART
