105
Die PLANE-Funkt
io
n
(So
ft
w
are
O
ptio
n
1
)
Vektor-Definition (PLANE VECTOR)
8 SPEZIELLE TNC-FUNKTIONEN wählen
8 BEARB.-EBENE SCHWENKEN PLANE VECTOR wählen

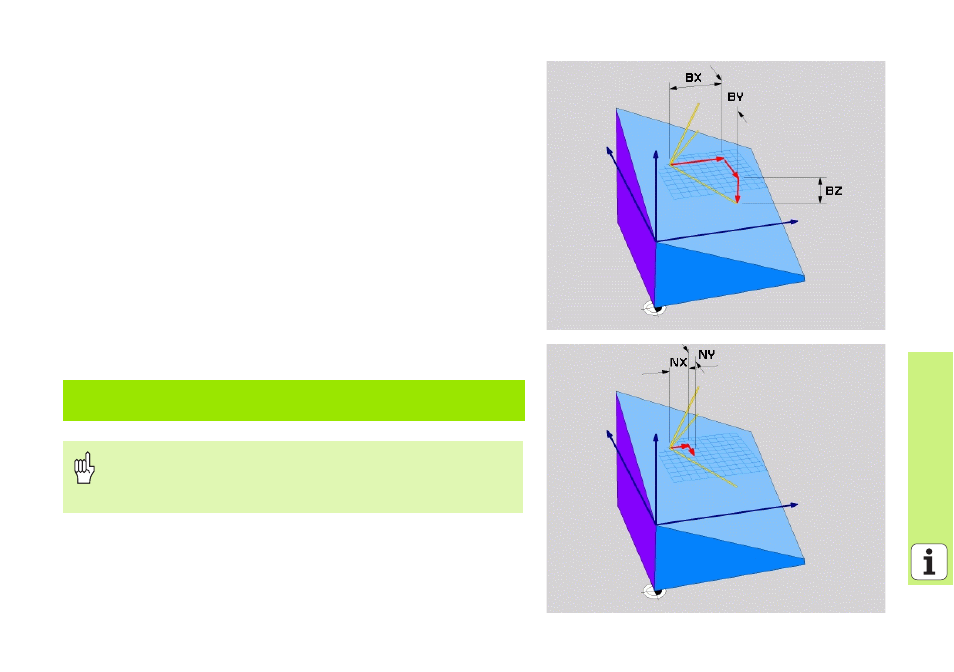

8 X-Komponente Basisvektor? : X-Komponente BX des Basisvektors B
(siehe Bild rechts oben)
8 Y-Komponente Basisvektor? : Y-Komponente BY des Basisvektors B
(siehe Bild rechts oben)
8 Z-Komponente Basisvektor? : Z-Komponente BZ des Basisvektors B
(siehe Bild rechts oben)
8 X-Komponente Normalenvektor? : X-Komponente NX des Normalen-
vektors N (siehe Bild rechts unten)
8 Y-Komponente Normalenvektor? : Y-Komponente NY des Normalen-
vektors N (siehe Bild rechts unten)
8 Z-Komponente Normalenvektor? : Z-Komponente NZ des Normalen-
vektors N
8 Weiter mit den Positioniereigenschaften (siehe „Automatisches Ein-
schwenken (MOVE/STAY/TURN)” auf Seite 110)
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 MOVE ABST10 F500
Beachten Sie vor dem Programmieren
Die TNC berechnet intern aus den von Ihnen eingegebenen
Werten jeweils normierte Vektoren.
