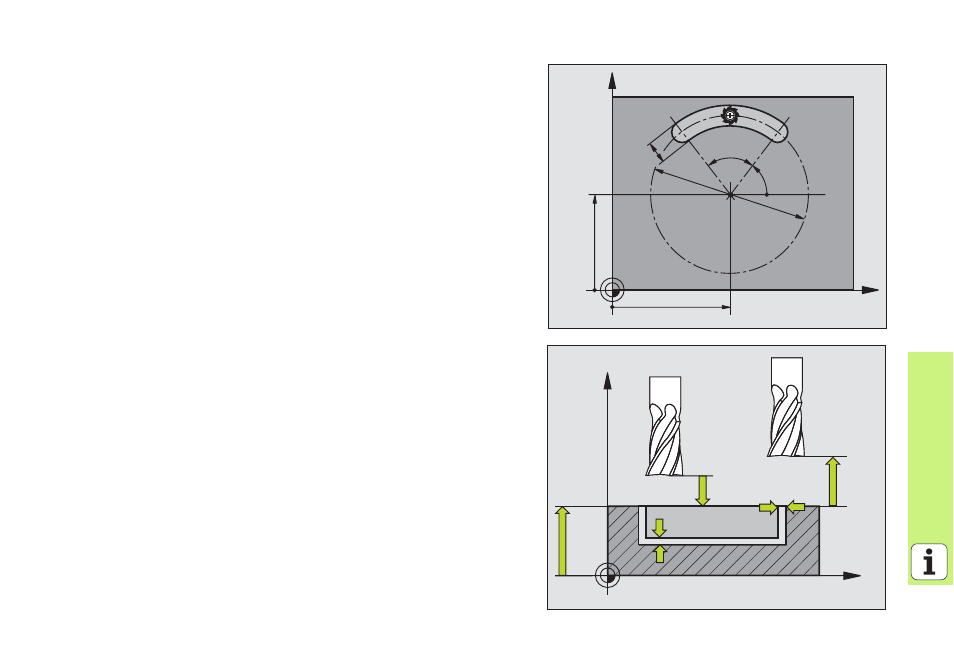

RUNDE NUT (Zyklus 254)
8
CYCL DEF: Zyklus 254 RUNDE NUT wählen
8
Bearbeitungsumfang (0/1/2): Q215
8
2. Seiten-Länge: Q219
8
Schlichtaufmaß Seite: Q368
8
Teilkreis-Durchmesser: Q375
8
Lage der Nut (0/1/2/3): Q367
8
Mitte 1. Achse: Q216
8
Mitte 2. Achse: Q217
8
Startwinkel: Q376
8
Öffnungs-Winkel der Nut: Q248
8
Winkelschritt: Q378
8
Anzahl Bearbeitungen: Q377
8
Vorschub Fräsen: Q207
8
Fräsart: Q351. Gleichlauf: +1, Gegenlauf: -1
8
Tiefe: Abstand Werkstück-Oberfläche – Nutgrund: Q201
8
Zustell-Tiefe: Q202
8
Schlichtaufmaß Tiefe: Q369
8
Vorschub Tiefe: Q206
8
Zustellung Schlichten: Q338
8
Sicherheits-Abstand: Q200
8
Koord. Werkstück-Oberfläche: Q203
8
2. Sicherheits-Abstand: Q204
8
Eintauchstrategie: Q366. 0 = senkrecht eintauchen, 1 = helixförmig
eintauchen
8
Vorschub Schlichten: Q385
X
Y
Q248
Q376
Q219
Q375
Q216
Q217
X
Z
Q200
Q204
Q203
Q369
Q368
