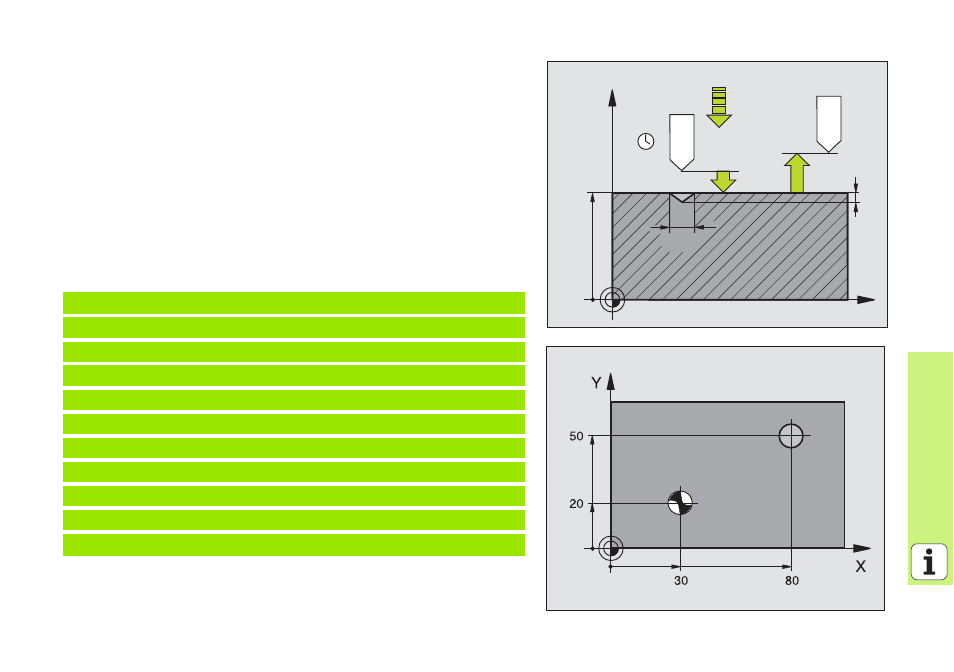

ZENTRIEREN (Zyklus 240)
8
CYCL DEF: Zyklus 400 ZENTRIEREN wählen
8
Sicherheits-Abstand: Q200
8
Auswahl Tiefe/Durchmesser: Festlegen, ob auf eingegebene Tiefe
oder auf eingegeben Durchmesser zentriert werden soll: Q343
8
Tiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: Q201
8
Durchmesser: Vorzeichen legt die Arbeitsrichtung fest: Q344
8
Vorschub Tiefe: Q206
8
Verweilzeit unten: Q211
8
Koord. Werkstück-Oberfläche: Q203
8
2. Sicherheits-Abstand: Q204
11 CYCL DEF 240 ZENTRIEREN
Q200=2
;SICHERHEITS-ABST.
Q343=1
;AUSWAHL TIEFE/DURCHM
Q201=+0
;TIEFE
Q344=-10
;DURCHMESSER
Q206=250
;VORSCHUB TIEFENZ.
Q211=0
;VERWEILZEIT UNTEN
Q203=+20
;KOOR. OBERFLAECHE
Q204=100
;2. SICHERHEITS-ABST.
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q210
Q203
Q204
Q344
