SL-Zyklen

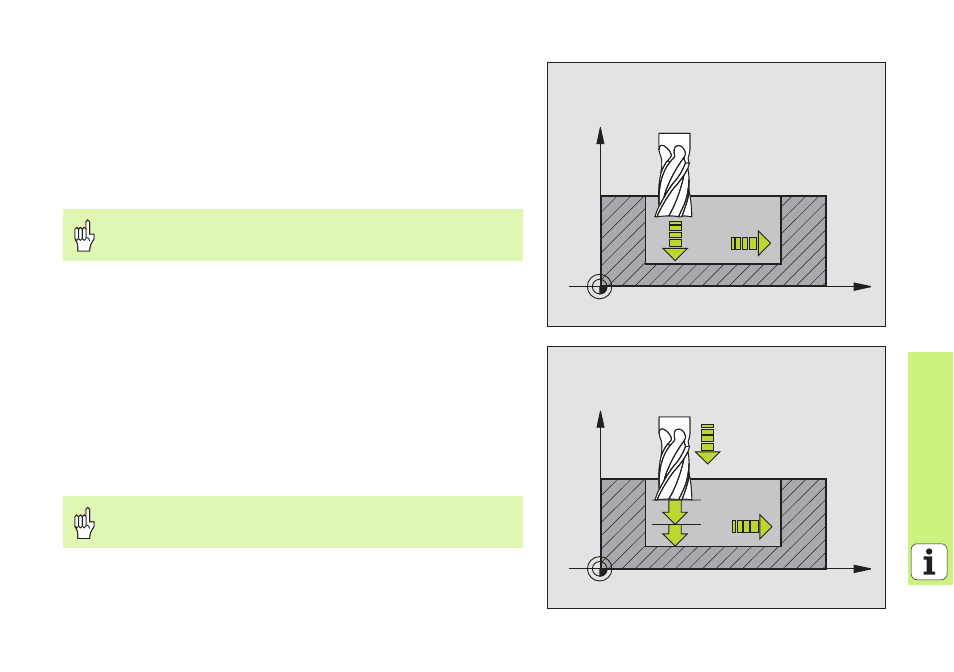

SCHLICHTEN TIEFE (Zyklus 23)
Die zu bearbeitende Ebene wird um das Schlichtaufmaß Tiefe konturpar-
allel geschlichtet.
8 CYCL DEF: Zyklus 23 SCHLICHTEN TIEFE wählen
8 Vorschub Tiefenzustellung: Q11
„ Vorschub Ausräumen: Q12
8 Vorschub Rückzug: Q208
SCHLICHTEN SEITE (Zyklus 24)
Schlichten der einzelnen Teilkonturen.
8 CYCL DEF: Zyklus 24 SCHLICHTEN SEITE wählen
8 Drehsinn: Q9. Im Uhrzeigersinn Q9 = -1, Im Gegenuhrzeigersinn
Q9 = +1
8 Zustell-Tiefe: Q10
8 Vorschub Tiefenzustellung: Q11
8 Vorschub Ausräumen: Q12
8 Schlichtaufmaß Seite: Q14: Aufmaß für mehrmaliges Schlichten
Zyklus 22 RAEUMEN vor Zyklus 23 aufrufen!
X
Z
Q11
Q12
Zyklus 22 RAEUMEN vor Zyklus 24 aufrufen!
X
Z
Q11
Q12
Q10
