111
Die PLANE-Funkt
io
n
(So
ft
w
are
O
ptio
n
1
)

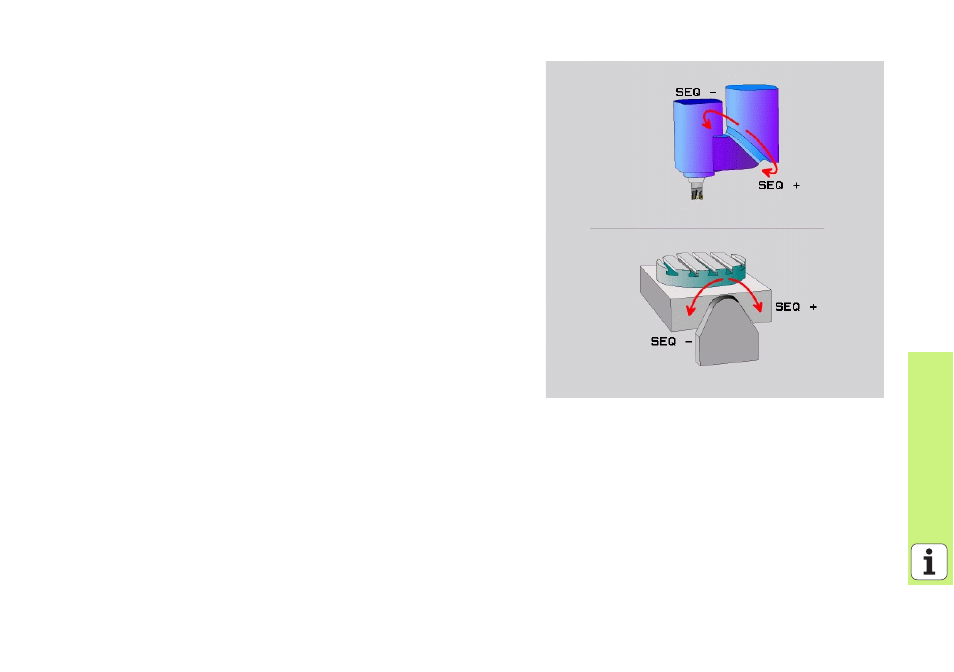

Mögliche Lösung wählen (SEQ +/–)
Aus der von Ihnen definierten Lage der Bearbeitungsebene muss die
TNC die dazu passende Stellung der an Ihrer Maschine vorhandenen
Drehachsen berechnen. In der Regel ergeben sich immer zwei Lösungs-
möglichkeiten.
Über den Schalter SEQ stellen Sie ein, welche Lösungsmöglichkeit die
TNC verwenden soll:
8
SEQ+
positioniert die Masterachse so, dass sie einen positiven Winkel
einnimmt. Die Masterachse ist die 2. Drehachse ausgehend vom Tisch
oder die 1. Drehachse ausgehend vom Werkzeug (abhängig von der
Maschinenkonfiguration, siehe auch Bild rechts oben)
8
SEQ-
positioniert die Masterachse so, dass sie einen negativen Winkel
einnimmt
Liegt die von Ihnen über SEQ gewählte Lösung nicht im Verfahrbereich
der Maschine, gibt die TNC die Fehlermeldung Winkel nicht erlaubt
aus.
