HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Handbuch (Seite 19)

19
Konturen anfa
hren und
verlassen

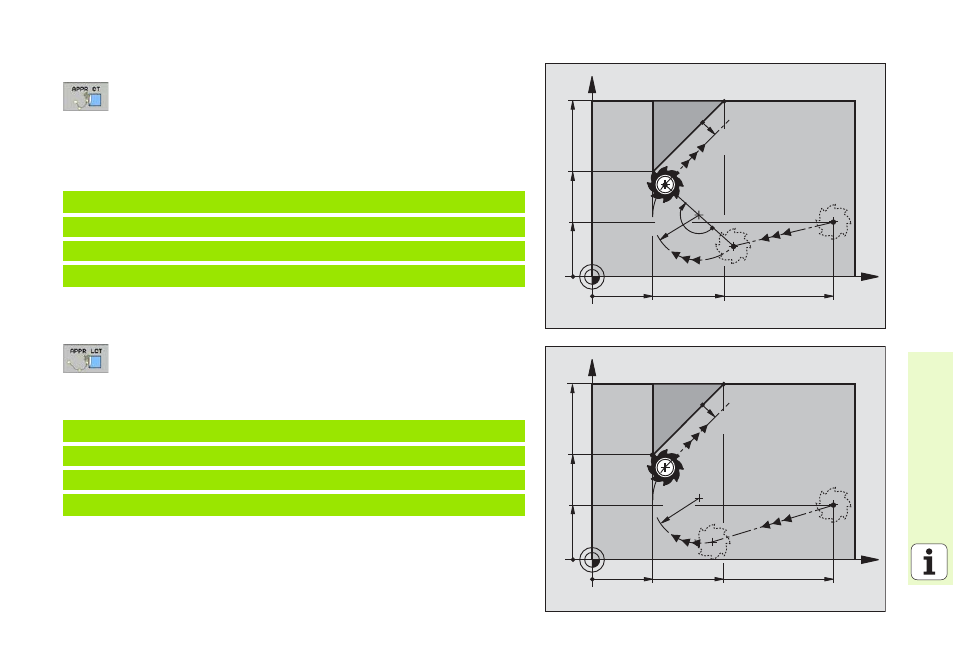

Anfahren auf einer Kreisbahn mit tangentialem Anschluss: APPR CT
8 Koordinaten für ersten Konturpunkt P
A
8 Radius R
R > 0 eingeben
8 Mittelpunktswinkel CCA
CCA > 0 eingeben
8 Radiuskorrektur RR/RL
Anfahren auf einer Kreisbahn mit tangentialem Anschluss an Kontur
und Geradenstück: APPR LCT
8 Koordinaten für ersten Konturpunkt P
A
8 Radius R
R > 0 eingeben
8 Radiuskorrektur RR/RL
7 L X+40 Y+10 RO FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...
7 L X+40 Y+10 RO FMAX M3
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
9 L X+20 Y+35
10 L ...
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
CCA=
180°
R10
35
20
X
Y
10
20
P
A
RR
P
S
R0 P
H
RR
RR
40 10
R10
35
20
