Bohrgewindefraesen (zyklus 264), Seite 60 – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Benutzerhandbuch
Seite 60
60
Zyklen zur Herstellung von
Bo
hru
n
g
e
n
un
d
Gewind
en

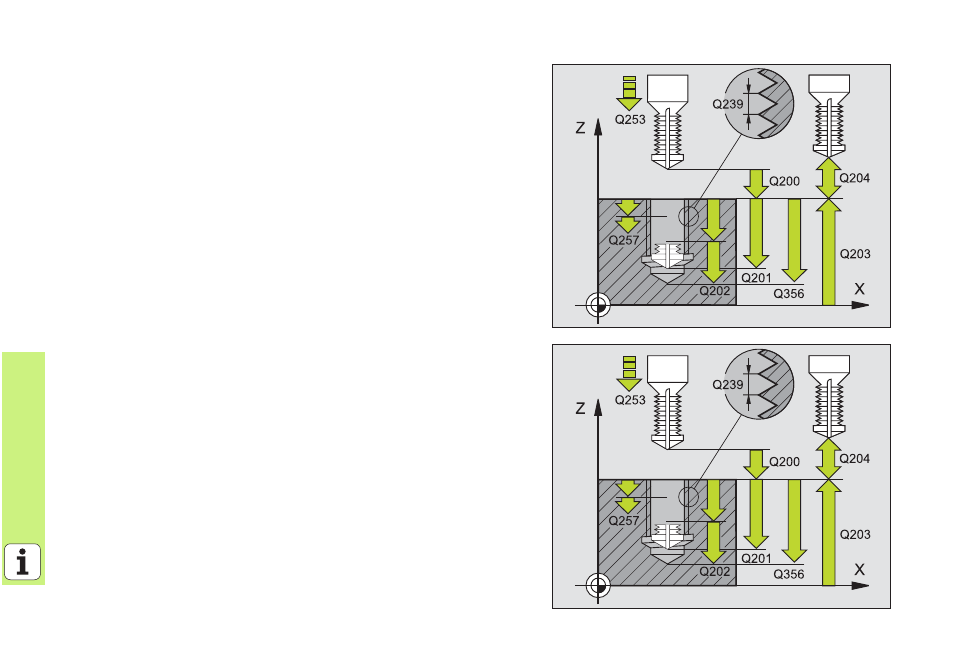

BOHRGEWINDEFRAESEN (Zyklus 264)
8
Vorpositionieren in der Bohrungsmitte mit R0
8
CYCL DEF: Zyklus 264 BOHRGEWINDEFRAESEN wählen
8
Soll-Durchmesser des Gewindes: Q335
8
Gewindesteigung: Q239
Das Vorzeichen legt Rechts- und Linksgewinde fest:
Rechtsgewinde: +
Linksgewinde: -
8
Gewindetiefe: Abstand zwischen Werkstück-Oberfläche und
Gewinde-Ende: Q201
8
Bohrtiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: Q356
8
Vorschub Vorpositionieren: Q253
8
Fräsart: Q351
Gleichlauf: +1
Gegenlauf: -1
8
Zustelltiefe: Q202
8
Vorhalteabstand oben: Q258
8
Bohrtiefe bis Spanbruch: Q257
8
Rückzug bei Spanbruch: Q256
8
Verweilzeit unten: Q211
8
Senktiefe stirnseitig: Q358
8
Versatz Senken stirnseitig: Q359
8
Sicherheits-Abstand: Q200
8
Koord. Werkstück-Oberfläche: Q203
8
2. Sicherheits-Abstand: Q204
8
Vorschub Tiefenzustellung: Q206
8
Vorschub Fräsen: Q207
