Seite 52
52
Zyklen zur Herstellung von
Bo
hru
n
g
e
n
un
d
Gewind
en

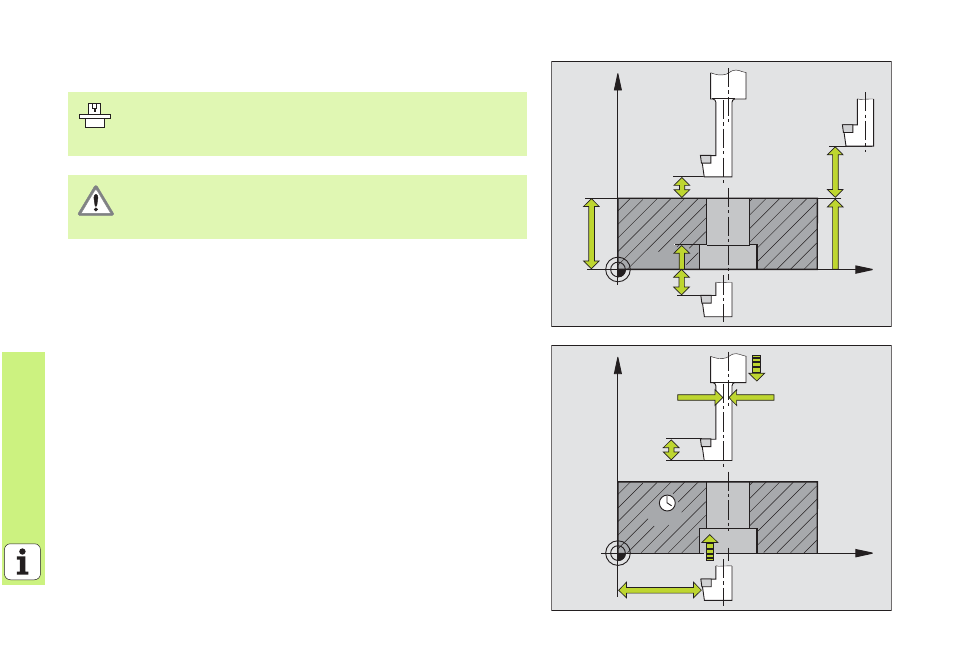

RUECKWAERTS-SENKEN (Zyklus 204)
8
CYCL DEF: Zyklus 204 RUECKWAERTS-SENKEN wählen
8
Sicherheits-Abstand: Q200
8
Tiefe senken: Q249
8
Materialstärke: Q250
8
Exzentermaß: Q251
8
Schneidenhöhe: Q252
8
Vorschub Vorpositionieren: Q253
8
Vorschub Senken: Q254
8
Verweilzeit am Senkungsgrund: Q255
8
Koord. Werkstück-Oberfläche: Q203
8
2. Sicherheits-Abstand: Q204
8
Freifahr-Richtung (0/1/2/3/4): Q214
8
Winkel für Spindelorientierung: Q336
Maschine und TNC müssen vom Hersteller für den Zyklus
RUECKWAERTS-SENKEN vorbereitet sein!
Bearbeitung wird mit geregelter Spindel ausgeführt!
Kollisionsgefahr! Freifahr-Richtung so wählen, dass das
Werkzeug vom Bohrungsgrund wegfährt!
Zyklus nur mit Rückwärts-Bohrstangen verwenden!
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
