HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Handbuch (Seite 57)

57
Zyklen zur Herstellung von Bo
hru
n
g
e
n
un
d
Gewind
en

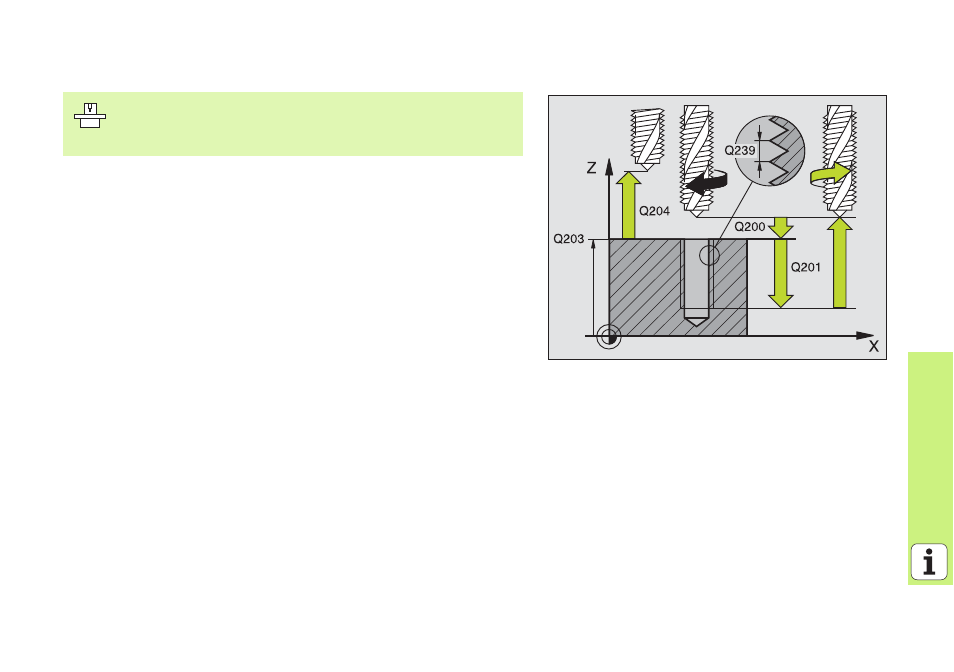

GEWINDEBOHREN SPANBRUCH (Zyklus 209)
8 CYCL DEF: Zyklus 209 GEW.-BOHREN SPANBRUCH wählen
8 Sicherheits-Abstand: Q200
8 Bohrtiefe: Gewindelänge = Abstand zwischen Werkstück-Oberflä-
che und Gewinde-Ende: Q201
8 Gewindesteigung: Q239
Das Vorzeichen legt Rechts- und Linksgewinde fest:
Rechtsgewinde: +
Linksgewinde: -
8 Koord. Werkstück-Oberfläche: Q203
8 2. Sicherheits-Abstand: Q204
8 Bohrtiefe bis Spanbruch: Q257
8 Rückzug bei Spanbruch: Q256
8 Winkel für Spindelorientierung: Q336
8 Faktor Drehzahländerung Rückzug: Q403
„
Maschine und TNC müssen vom Hersteller für das Gewin-
debohren vorbereitet sein!
„ Bearbeitung wird mit geregelter Spindel ausgeführt!
