HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Handbuch (Seite 66)

66
Tasch
e
n, Zapfen un
d Nut
e
n

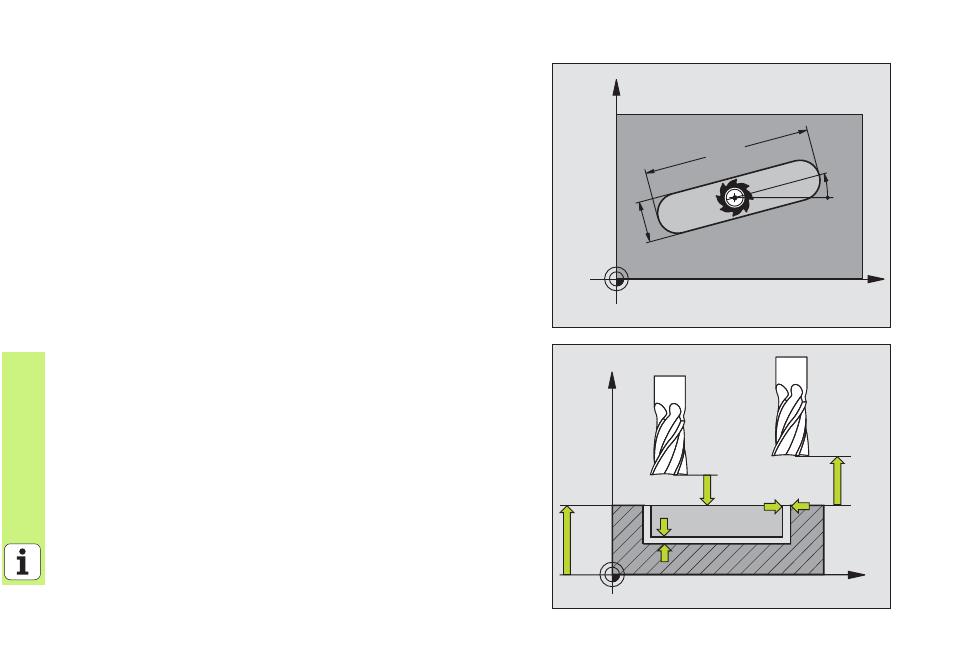

NUTENFRAESEN (Zyklus 253)
8 CYCL DEF: Zyklus 253 NUTENFRAESEN wählen
8 Bearbeitungsumfang (0/1/2): Q215
8 1. Seiten-Länge: Q218
8 2. Seiten-Länge: Q219
8 Schlichtaufmaß Seite: Q368
8 Drehwinkel um den die gesamte Nut gedreht wird: Q374
8 Lage der Nut (0/1/2/3/4): Q367
8 Vorschub Fräsen: Q207
8 Fräsart: Q351. Gleichlauf: +1, Gegenlauf: -1
8 Tiefe: Abstand Werkstück-Oberfläche – Nutgrund: Q201
8 Zustell-Tiefe: Q202
8 Schlichtaufmaß Tiefe: Q369
8 Vorschub Tiefe: Q206
8 Zustellung Schlichten: Q338
8 Sicherheits-Abstand: Q200
8 Koord. Werkstück-Oberfläche: Q203
8 2. Sicherheits-Abstand: Q204
8 Eintauchstrategie: Q366. 0 = senkrecht eintauchen, 1 = pendelnd ein-
tauchen
8 Vorschub Schlichten: Q385
X
Y
Q21
9
Q218
Q224
X
Z
Q200
Q204
Q203
Q369
Q368
