Zyklen zur Herstellung von Bo
hru
n
g
e
n
un
d
Gewind
en

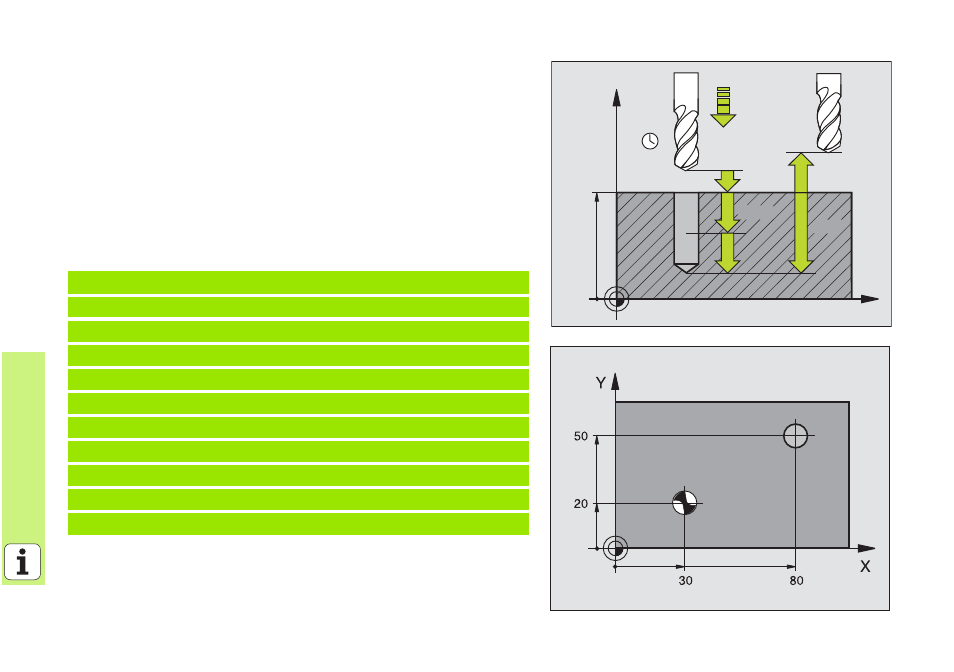

BOHREN (Zyklus 200)
8 CYCL DEF: Zyklus 200 BOHREN wählen
8 Sicherheits-Abstand: Q200
8 Tiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: Q201
8 Vorschub Tiefe: Q206
8 Zustell-Tiefe: Q202
8 Verweilzeit oben: Q210
8 Koord. Werkstück-Oberfläche: Q203
8 2. Sicherheits-Abstand: Q204
8 Verweilzeit unten: Q211
11 CYCL DEF 200 BOHREN
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
Q203=+20 ;KOOR. OBERFLAECHE
Q204=100 ;2. SICHERHEITS-ABST.
Q211=0.1 ;VERWEILZEIT UNTEN
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
