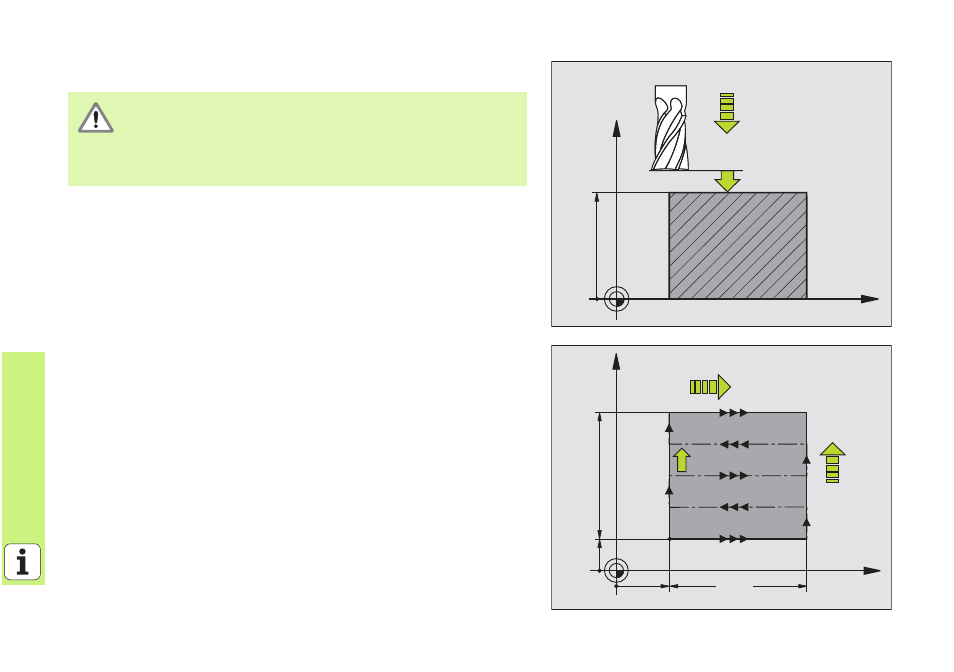

ABZEILEN (Zyklus 230)
8 CYCL DEF: Zyklus 230 ABZEILEN wählen
8 Startpunkt 1. Achse: Q225
8 Startpunkt 2. Achse: Q226
8 Startpunkt 3. Achse: Q227
8 1. Seitenlänge: Q218
8 2. Seitenlänge: Q219
8 Anzahl Schnitte: Q240
8 Vorschub Tiefenzustellung: Q206
8 Vorschub Fräsen: Q207
8 Vorschub quer: Q209
8 Sicherheits-Abstand: Q200
Die TNC positioniert das Werkzeug — ausgehend von der
aktuellen Position — zunächst in der Bearbeitungsebene und
anschließend in der Werkzeug-Achse auf den Startpunkt.
Werkzeug so vorpositionieren, dass keine Kollision mit Werk-
stück oder Spannmitteln erfolgen kann!
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
