SPIEGELN (Zyklus 8)
8 CYCL DEF: Zyklus 8 SPIEGELN wählen
8 Gespiegelte Achse eingeben: X oder Y bzw. X und Y
SPIEGELN rücksetzen: Erneute Zyklus-Definition mit Eingabe NO ENT.
15 CALL LBL1
16 CYCL DEF 7.0 NULLPUNKT
17 CYCL DEF 7.1 X+60
18 CYCL DEF 7.2 Y+40
19 CYCL DEF 8.0 SPIEGELN
20 CYCL DEF 8.1 Y
21 CALL LBL1
„ Die Werkzeug-Achse kann nicht gespiegelt werden!
„

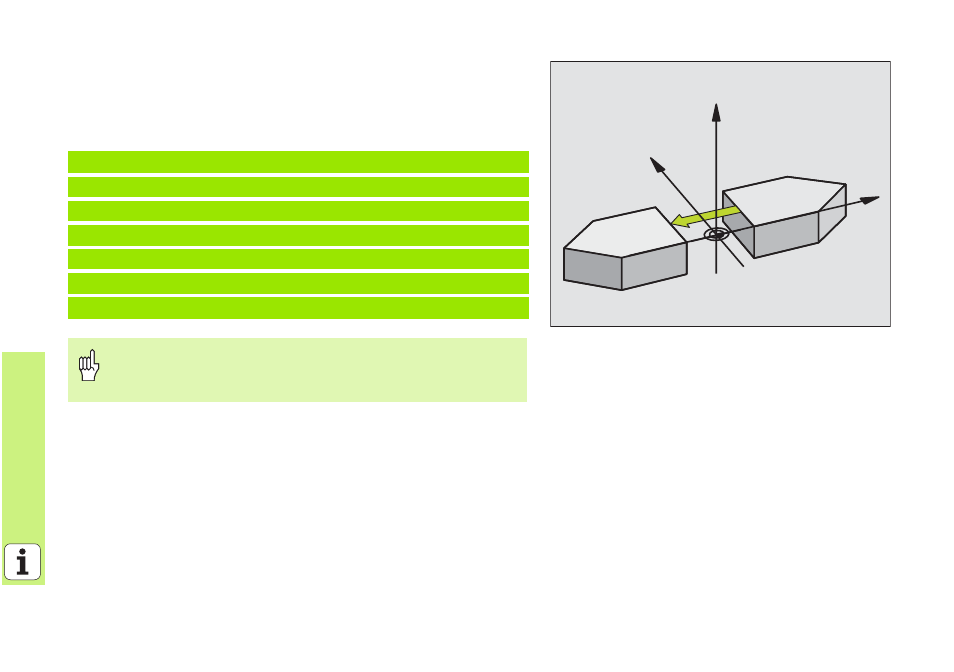

Der Zyklus spiegelt immer die Original-Kontur (hier im Bei-
spiel im Unterprogramm LBL 1 abgelegt)!
Y
X
Z
