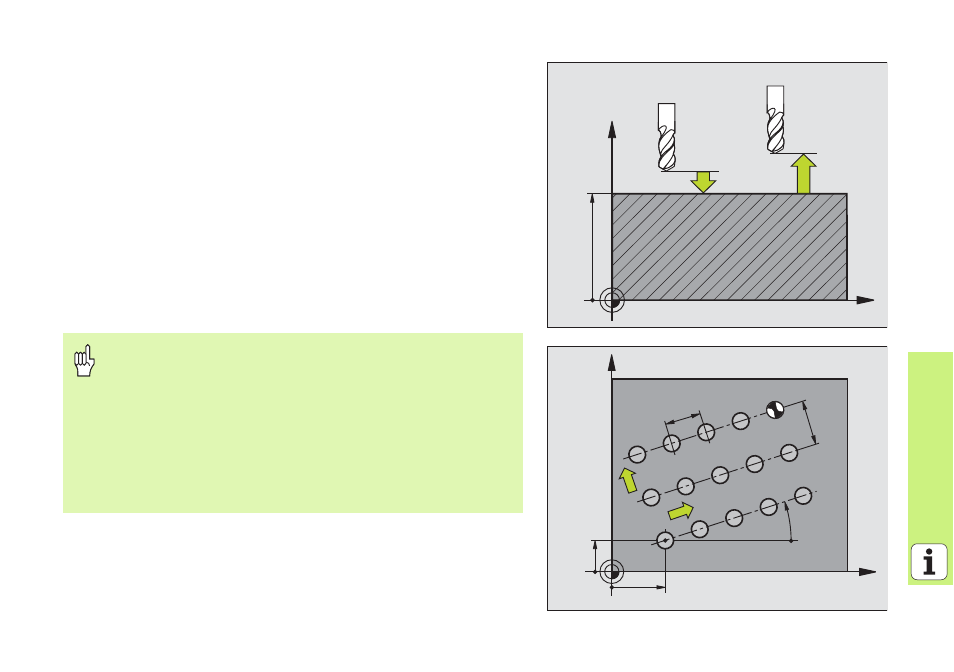

PUNKTEMUSTER AUF LINIEN (Zyklus 221)
8
CYCL DEF: Zyklus 221 PUNKTEMUSTER AUF LINIEN wählen
8
Startpunkt 1. Achse: Q225
8
Startpunkt 2. Achse: Q226
8
Abstand 1. Achse: Q237
8
Abstand 2. Achse: Q238
8
Anzahl Spalten: Q242
8
Anzahl Zeilen: Q243
8
Drehlage: Q224
8
Sicherheits-Abstand: Q200
8
Koord. Werkstück-Oberfläche: Q203
8
2. Sicherheits-Abstand: Q204
8
Fahren auf Sichere Höhe: Q301
Die TNC positioniert das Werkzeug in der Werkzeug-Achse und in der
Bearbeitungsebene automatisch vor.
Zyklus 221 PUNKTEMUSTER AUF LINIEN wirkt ab seiner Defi-
nition!
Zyklus 221 ruft automatisch den zuletzt definierten Bear-
beitungs-Zyklus!
Mit Zyklus 221 können Sie folgende Zyklen kombinieren:
1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 205, 206, 207,
208, 209, 212, 213, 214, 215, 240, 251, 252, 253, 262, 263,
264, 265, 267
Sicherheits-Abstand, Koord. Werkstück-Oberfläche und 2.
Sicherheits-Abstand wirken immer aus Zyklus 221!
X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
