SL-Zyklen

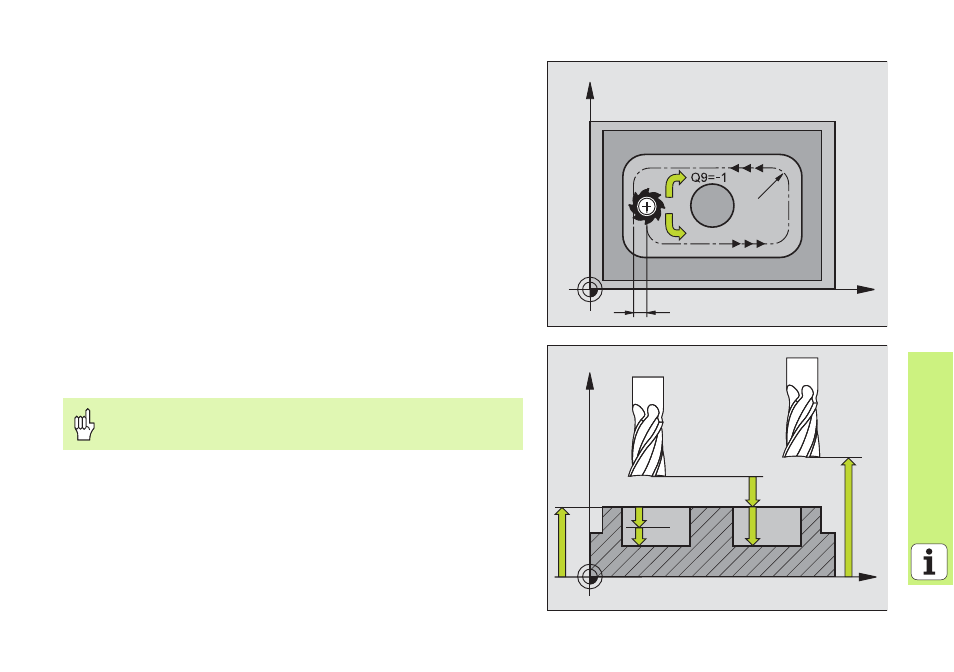

KONTUR-DATEN (Zyklus 20)
In Zyklus 20 KONTUR-DATEN werden Bearbeitungs-Informationen für die
Zyklen 21 bis 24 festgelegt.
8
CYCL DEF: Zyklus 20 KONTUR-DATEN wählen
8
Frästiefe: Abstand Werkstück-Oberfläche – Taschengrund: Q1
8
Bahn-Überlappung Faktor: Q2
8
Schlichtaufmaß Seite: Q3
8
Schlichtaufmaß Tiefe Q4
8
Koord. Werkstück-Oberfläche: Koordinate der Werkstück-Oberfläche
bezogen auf den aktuellen Nullpunkt: Q5
8
Sicherheits-Abstand: Abstand Werkzeug – Werkstück-Oberfläche: Q6
8
Sichere Höhe: Höhe, in der keine Kollision mit dem Werkstück erfol-
gen kann: Q7
8
Innen-Rundungsradius: Verrundungs-Radius der Werkzeug-Mittel-
punktsbahn an den Innen-Ecken: Q8
8
Drehsinn: Q9: Im Uhrzeigersinn Q9 = -1, Im Gegenuhrzeigersinn
Q9 = +1
Zyklus 20 KONTUR-DATEN wirkt ab seiner Definition!
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
