93
Zyklen zu
r Ko
ord
inaten
-
Umr
e
ch
nu
ng

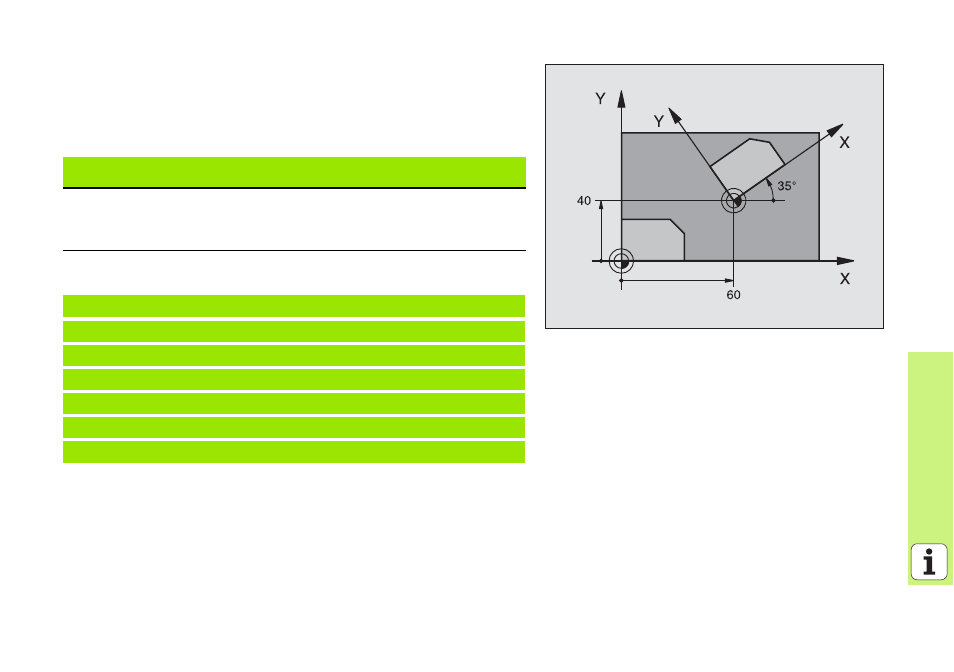

DREHUNG (Zyklus 10)
8 CYCL DEF: Zyklus 10 DREHUNG wählen
8 Drehwinkel eingeben:
Eingabebereich -360° bis +360°
Bezugsachse für den Drehwinkel
DREHUNG rücksetzen: Erneute Zyklus-Definition mit Drehwinkel 0.
Arbeitsebene Bezugsachse und 0°-Richtung
X/Y
Y/Z
Z/X X
Y
Z
12 CALL LBL1
13 CYCL DEF 7.0 NULLPUNKT
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 DREHUNG
17 CYCL DEF 10.1 ROT+35
18 CALL LBL1
