Freie Kontur-Programmierung FK

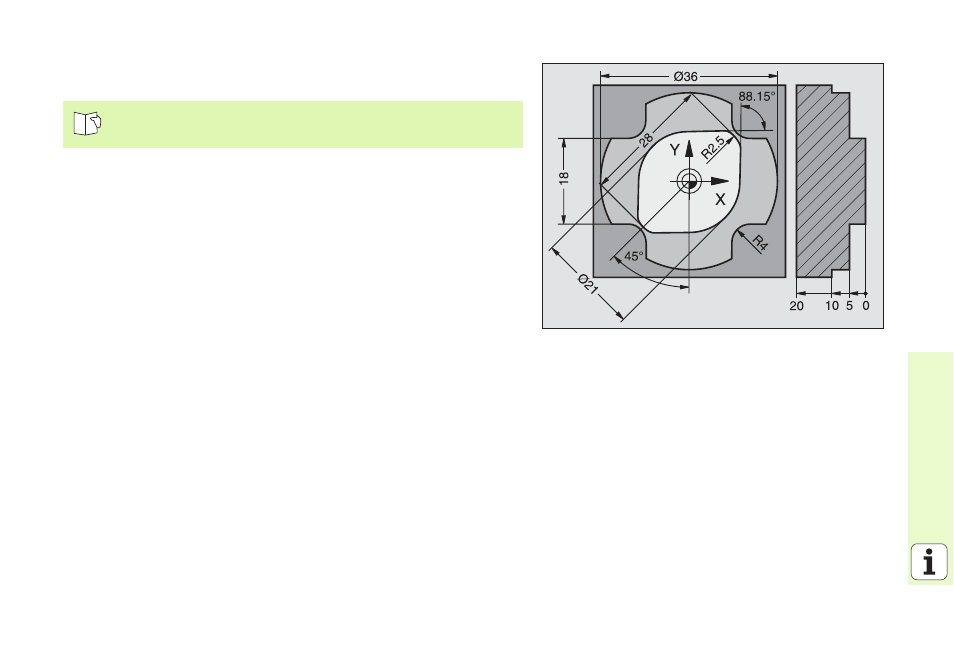

Fehlen in der Werkstück-Zeichnung Zielpunkt-Koordinaten oder enthalten
diese Zeichnungen Angaben, die nicht über die grauen Bahnfunktionsta-
sten eingegeben werden können, geht man auf die „Freie Kontur-
Programmierung FK“ über.
Mögliche Angaben zu einem Konturelement:
„ Bekannte Koordinaten des Endpunkts
„ Hilfspunkte auf dem Konturelement
„
Hilfspunkte in der Nähe des Konturelements
„ Relativbezug zu einem anderem Konturelement
„
Richtungsangaben (Winkel) / Lageangaben
„ Angaben zum Konturverlauf
FK-Programmierung richtig nutzen:
„
Alle Konturelemente müssen in der Bearbeitungsebene liegen
„ Alle verfügbaren Angaben zu einem Konturelement eingeben
„ Beim Mischen von konventionellen und FK-Sätzen muss jeder
Abschnitt eindeutig bestimmt sein, der mit FK programmiert wurde.
Erst dann erlaubt die TNC die Eingabe konventioneller Bahnfunktionen.
Siehe „Bahnbewegungen – Freie Kontur-Programmierung
FK“
