Bahnfunktionen
Bahnfunktionen für Positioniersätze
Vereinbarung
Für die Programmierung der Werkzeug-Bewegung wird grundsätzlich
angenommen, dass sich das Werkzeug bewegt und das Werkstück still-
steht.
Eingabe der Ziel-Positionen
Ziel-Positionen können in rechtwinkligen oder Polarkoordinaten eingege-
ben werden – sowohl absolut als auch inkremental oder gemischt absolut
und inkremental.
Angaben im Positioniersatz
Ein vollständiger Positioniersatz enthält folgende Angaben:
„ Bahnfunktion
„ Koordinaten des Konturelement-Endpunkts (Ziel-Position)
„ Radiuskorrektur RR/RL/R0
„ Vorschub F
„
Zusatz-Funktion M

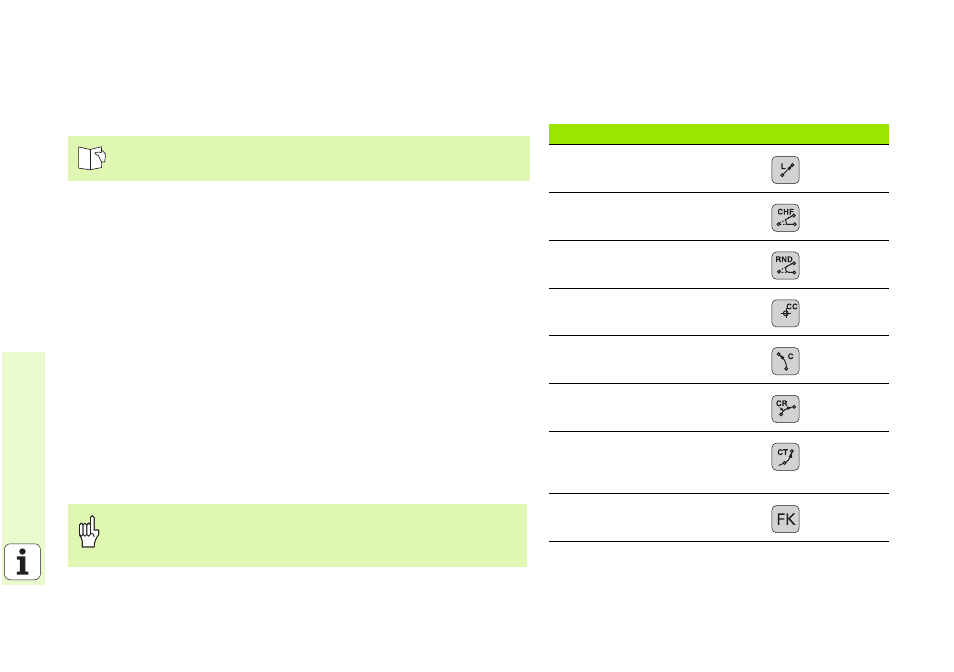

Bahnfunktionen
Gerade Seite 23
Fase zwischen zwei Geraden Seite 24
Ecken-Runden Seite 25
Kreismittelpunkt oder
Pol-Koordinaten eingeben Seite 26
Kreisbahn um Kreismittel-
punkt CC Seite 26
Kreisbahn mit Radius-
Angabe Seite 27
Kreisbahn mit tangentia-
lem Anschluss an vorange-
hendes Konturelement Seite 28
Freie Konturprogrammie-
rung FK Seite 31
Siehe „Programmieren: Konturen programmieren“.
Werkzeug zu Beginn eines Bearbeitungsprogramms so vor-
positionieren, dass eine Beschädigung von Werkzeug und
Werkstück ausgeschlossen ist.
