39
Fr
eie Ko
ntu
r-Pr
ogr
ammier
ung
FK

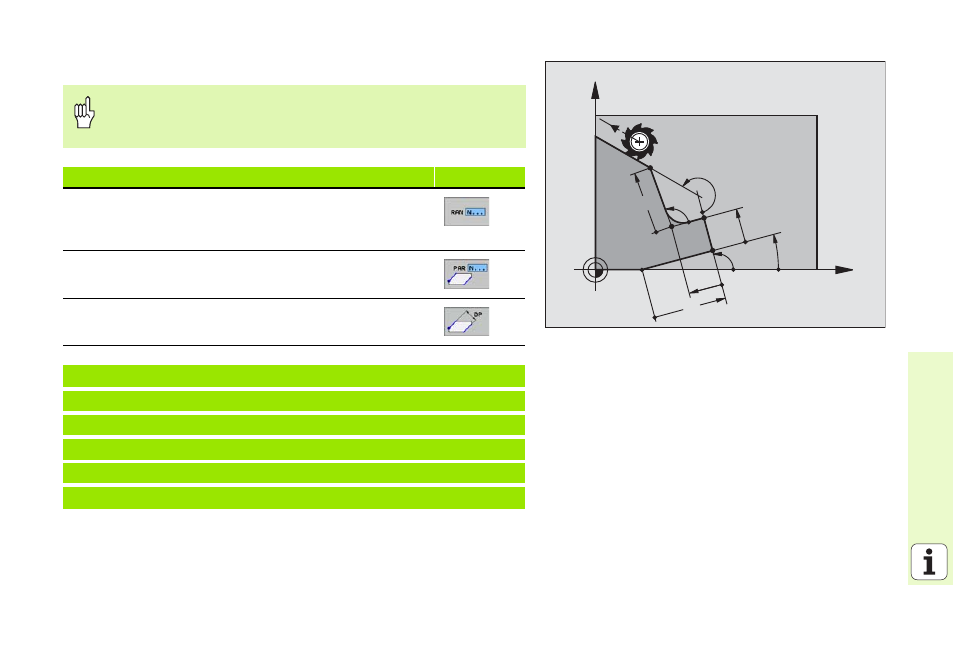

Relativbezug auf Satz N: Richtung und Abstand des Konturelements
Koordinaten mit Relativbezug immer inkremental eingeben.
Zusätzlich Satz-Nummer des Konturelements eingeben, auf
das Sie sich beziehen.
Bekannte Angaben Softkeys
Winkel zwischen Gerade und anderem Konturelement
bzw. zwischen Kreisbogen-Eintrittstangente und ande-
rem Konturelement
Gerade parallel zu anderem Konturelement
Abstand der Geraden zu parallelem Konturelement
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
