HEIDENHAIN CNC PILOT 620/640 113
3.1
0
Gr
afisc
h
e
Simulation

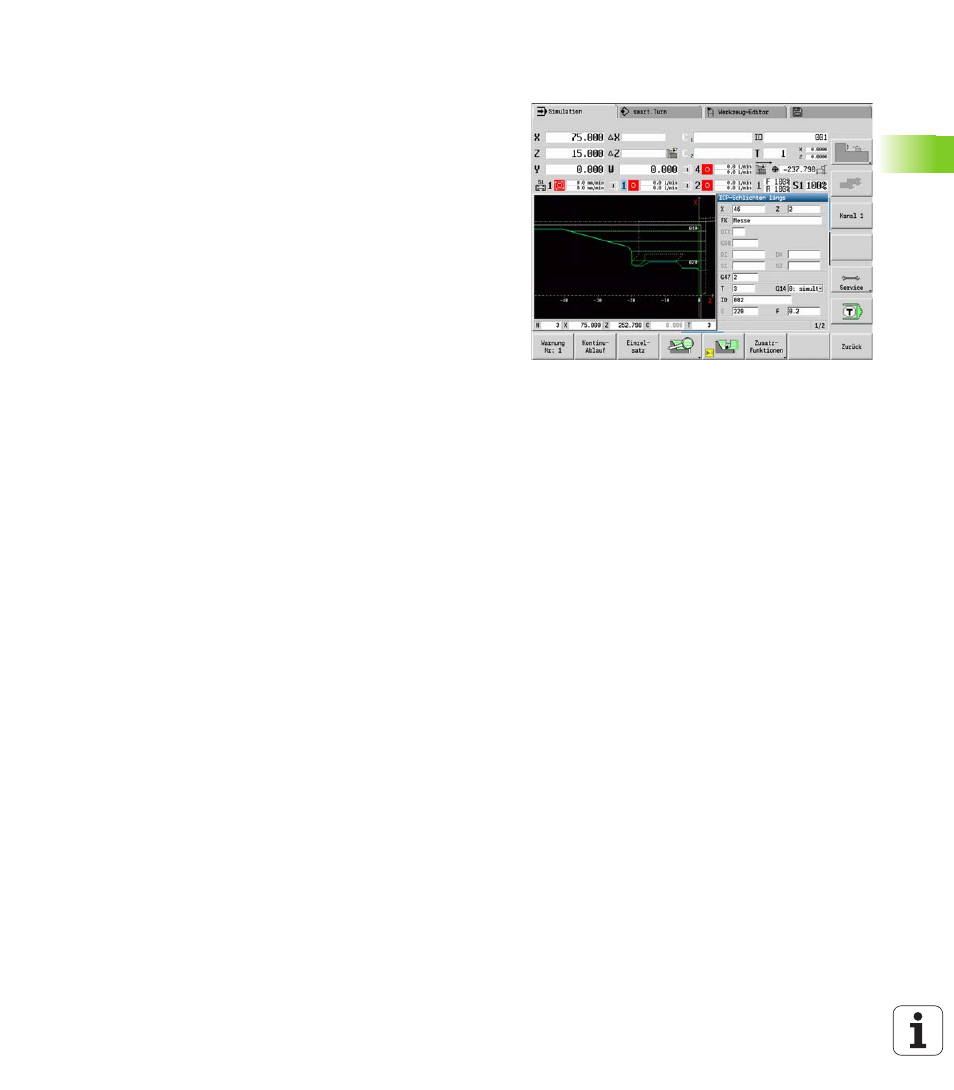

3.10 Grafische Simulation
Mit der grafischen Simulation kontrollieren Sie den
Zerspanungsablauf, die Schnittaufteilung und die erreichte Kontur vor
der Zerspanung.
In den Modi manueller Betrieb und Einlernen prüfen Sie den Ablauf
eines einzelnen Teach-in-Zyklus – im Programmablauf kontrollieren
Sie ein komplettes Teach-in- oder DIN-Programm.
Ein programmiertes Rohteil wird in der Simulation dargestellt. Die
CNC PILOT simuliert auch Bearbeitungen, die Sie auf der Stirn- oder
Mantelfläche ausführen (positionierbare Spindel oder C-Achse). Damit
ist eine Kontrolle des kompletten Zerspanungsvorgangs möglich.
Im manuellen Betrieb und im Einlernbetrieb wird der Teach-in-Zyklus
simuliert, den Sie gerade bearbeiten. Im Modus Programmablauf
beginnt die Simulation ab der Cursorposition. smart.Turn- und DIN-
Programme werden ab Programmanfang simuliert.
Weitere Details zur Verwendung und Bedienung der Simulation
entnehmen Sie dem Kapitel “Die Betriebsart Simulation” auf
Seite 462.
