Seite 157
HEIDENHAIN CNC PILOT 620/640
157
4.4
Abspanzyklen

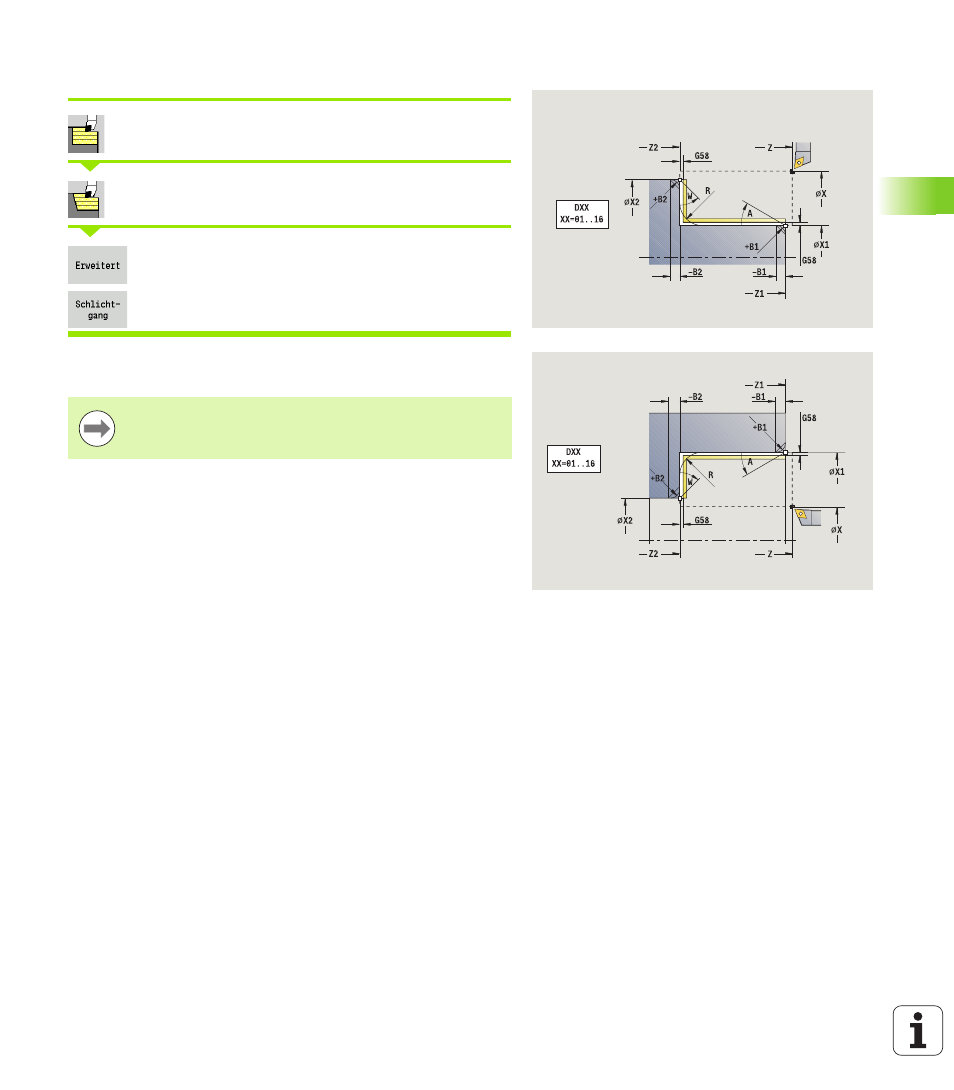

Zerspanen Schlichten längs – Erweitert
Abspanzyklen längs/plan wählen
Zerspanen längs wählen
Softkey Erweitert zuschalten
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet den Konturabschnitt von Anfangspunkt Kontur
bis Endpunkt Kontur.
Das Werkzeug bleibt am Ende des Zyklus stehen.
Zyklusparameter
X, Z
Startpunkt
X1, Z1
Anfangspunkt Kontur
X2, Z2
Endpunkt Kontur
A
Anfangswinkel (Bereich: 0° <= A < 90°)
W
Endwinkel (Bereich: 0° <= W < 90°)
R
Verrundung
DXX
Additive Korrekturnummer: 1-16 (siehe Seite 126)
G58
Aufmaß konturparallel
G47
Sicherheitsabstand (siehe Seite 125)
B1, B2
Fase/Rundung (B1 Konturanfang; B2 Konturende)
B>0: Radius der Rundung
B<0: Breite der Fase
G14
Werkzeugwechselpunkt (siehe Seite 125)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
MT
M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS
M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
