HEIDENHAIN CNC PILOT 620/640

433

5.14

K

o

nt

ur

en

der

XY

-Ebene

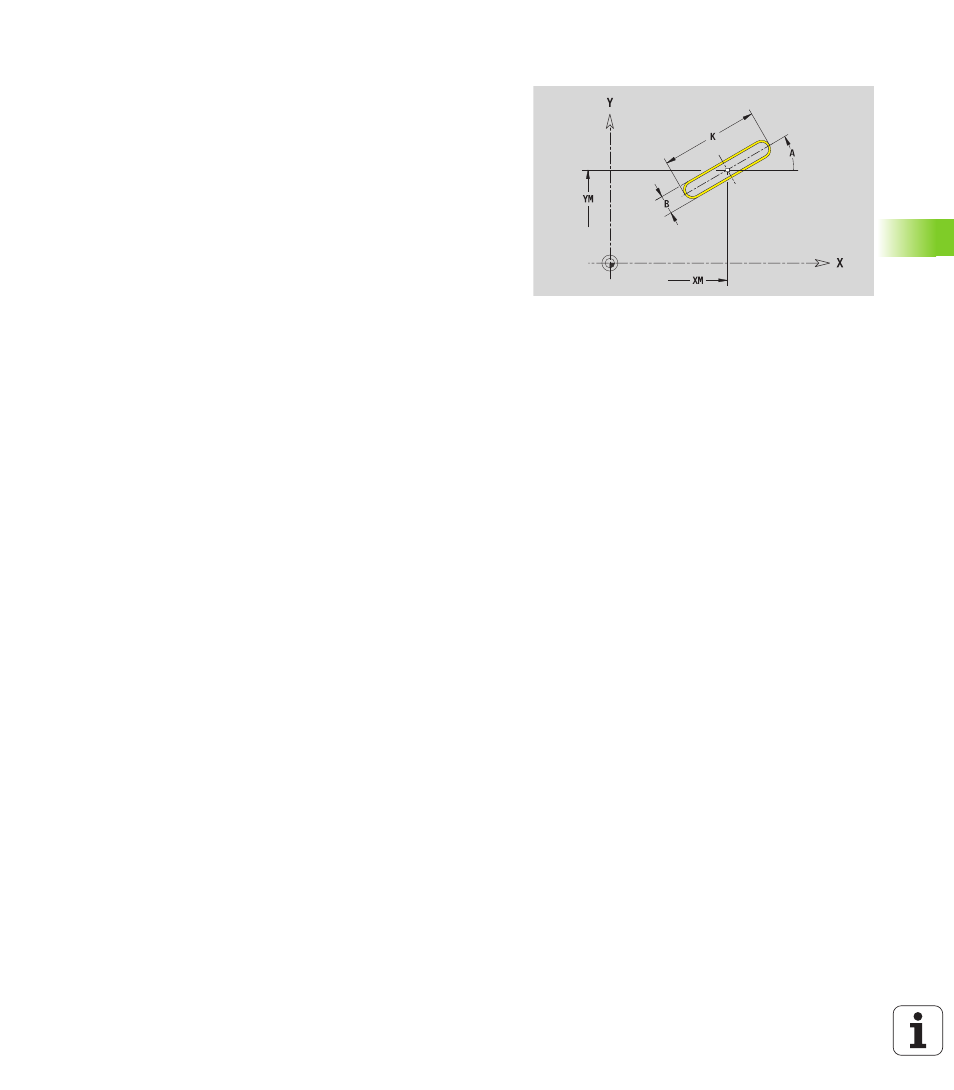

Lineare Nut XY-Ebene

Das Bezugsmaß ZR und den Begrenzungsdurchmesser IR können Sie

mit der Funktion „Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:

die Abschnittskennung STIRN_Y mit den Parametern

Begrenzungsdurchmesser, Bezugsmaß und Spindelwinkel. Bei

geschachtelten Konturen entfällt die Abschnittskennung.

ein G308 mit den Parametern Konturname und Frästiefe.

ein G371 mit den Parametern der Figur.

ein G309.

Referenzdaten XY-Ebene
ID

Konturname

PT

Frästiefe

C

Spindelwinkel

IR

Begrenzungsdurchmesser

ZR

Bezugsmaß

Parameter Figur
XM, YM

Figurmittelpunkt

A

Lagewinkel (Bezug: X-Achse)

K

Länge

B

Breite
