HEIDENHAIN CNC PILOT 620/640

99

3.6

W

er

kz

eug

e

messen

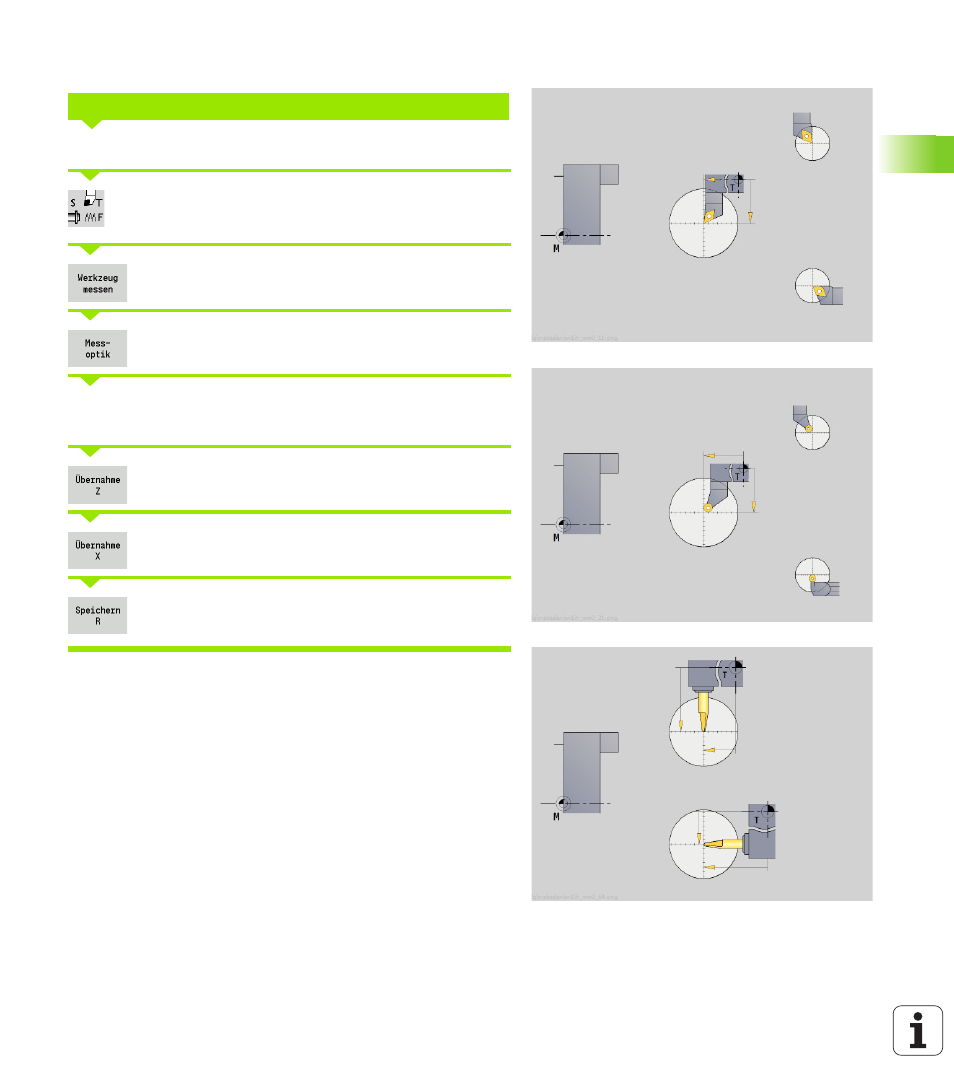

Messoptik

Das zu vermessende Werkzeug in die Werkzeugtabelle eintragen

Werkzeug einsetzen und T-Nummer im TSF-Dialog

eingeben.

Werkzeug messen aktivieren

Messoptik aktivieren

Werkzeug mit Handrichtungstasten bzw. Handrad in das Fadenkreuz

der Messoptik positionieren

Werkzeugmaß Z speichern

Werkzeugmaß X speichern

Bei Drehwerkzeugen Schneidenradius eingeben und
in die Werkzeugtabelle übernehmen.

WERKZEUGMAßE MIT EINER MESSOPTIK ERMITTELN
