486 Werkzeug- und Technologie-Datenbank
7.
2
W
er
kz
eug-Edit
o
r

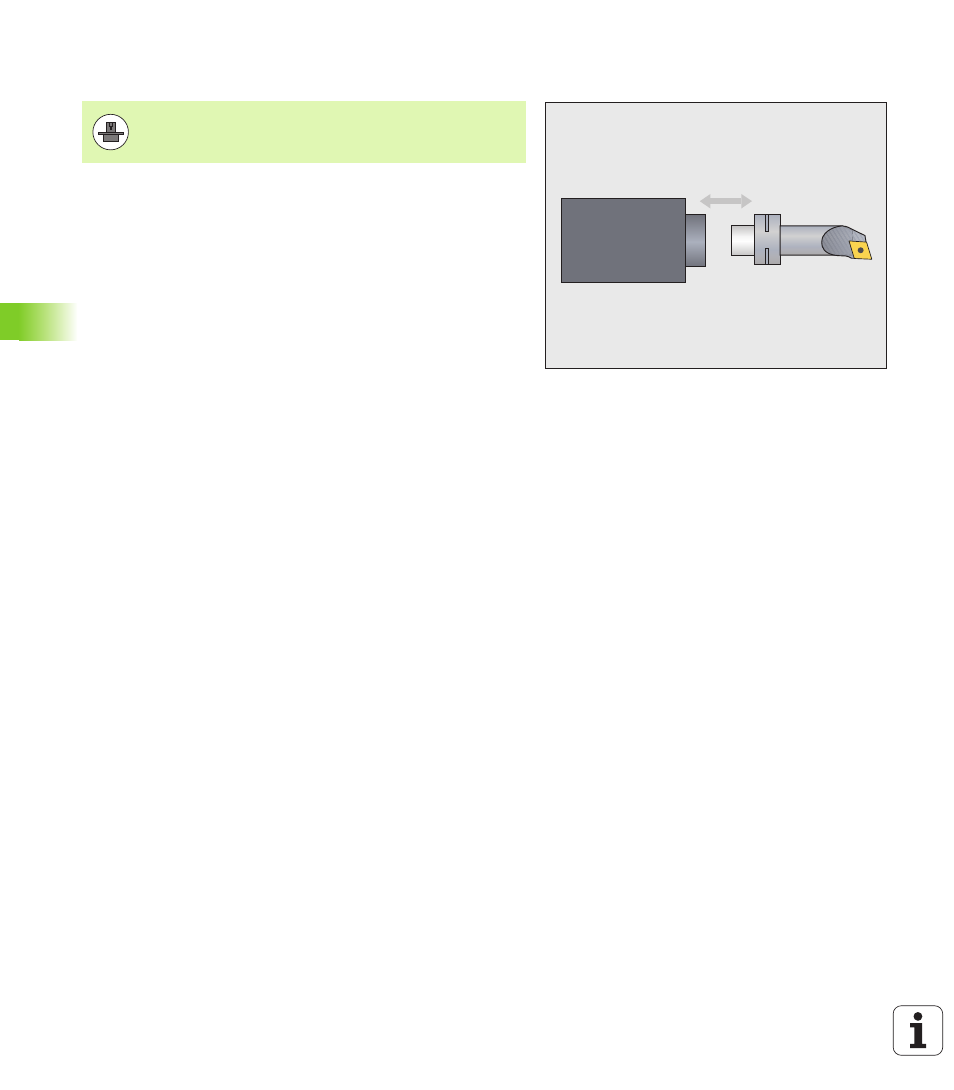

Handwechselsysteme
Als Handwechselsystem wird ein Werkzeughalter bezeichnet, der
mittels einer integrierten Spannvorrichtung verschiedene
Werkzeugeinsätze aufnehmen kann. Die meist als Polygonkupplung
ausgeführte Spannvorrichtung ermöglicht den schnellen und
lagegenauen Wechsel der Werkzeugeinsätze.
Mit einem Handwechselsystem ist es möglich, Werkzeuge die sich
nicht im Revolver befinden, während einer Programmbearbeitung
einzuwechseln. Hierzu überprüft die Steuerung, ob sich das
aufgerufene Werkzeug im Revolver befindet oder eingewechselt
werden muss. Falls ein Werkzeug-Wechsel erforderlich ist,
unterbricht die Steuerung den Programmlauf. Nachdem Sie den
Werkzeugeinsatz manuell eingewechselt haben, bestätigen Sie den
Werkzeug-Wechsel und führen den Programmlauf fort.
Für den Einsatz von Handwechselsystemen sind folgende Schritte
erforderlich:
 Werkzeughalter in der Halter-Tabelle anlegen

Werkzeughalter in der Revolverbelegung auswählen
 Werkzeugdaten für das Handwechselwerkzeug eingeben
Ihre Maschine muss vom Maschinenhersteller
konfiguriert sein, wenn Sie Handwechselsysteme nutzen
wollen. Beachten Sie Ihr Maschinenhandbuch.
