270 Teach-in-Mode
4.6
Gewinde-
und
Fr
eistic
hzyklen

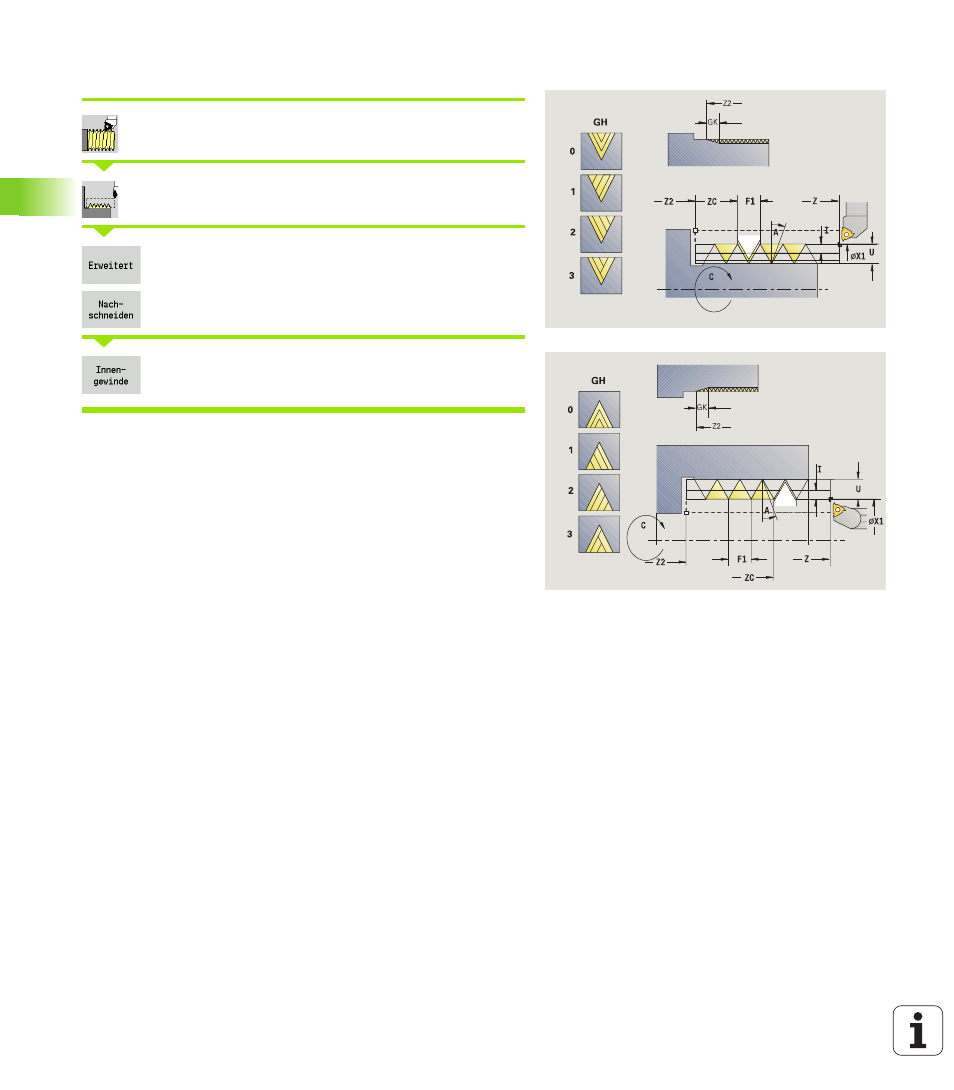

Gewinde nachschneiden erweitert (längs)
Gewindeschneiden wählen
Gewindezyklus wählen
Softkey Erweitert zuschalten
Softkey Nachschneiden zuschalten
 Ein: Innengewinde
 Aus: Außengewinde
Dieser optionale Zyklus schneidet ein ein- oder mehrgängiges Außen-
oder Innengewinde nach. Da das Werkstück bereits ausgespannt war,
muss die CNC PILOT die exakte Lage des Gewindes kennen. Dazu
stellen Sie die Schneidenspitze des Gewindewerkzeugs mittig in
einen Gewindegang und übernehmen diese Positionen in die
Parameter gemessener Winkel und gemessene Position (Softkey
Übernahme Position). Der Zyklus errechnet aus diesen Werten den
Spindelwinkel am Startpunkt.
Diese Funktion steht nur im manuellen Betrieb zur Verfügung.
Zyklusparameter
X1
Startpunkt Gewinde
Z2 Endpunkt Gewinde
F1 Gewindesteigung (= Vorschub)
D Gangzahl
U Gewindetiefe – keine Eingabe:
 Außengewinde: U=0.6134*F1
 Innengewinde: U=–0.5413*F1
I Maximale Zustellung
 I<U: erster Schnitt mit „I“ – jeder weitere Schnitt:
Reduzierung der Schnitttiefe
 I=U: ein Schnitt
 keine Eingabe: wird aus U und F1 berechnet
GK Auslauflänge
C Gemessener Winkel
ZC Gemessene Position
A Zustellwinkel (Bereich: –60° < A < 60°; default: 30°)
 A<0: Zustellung von linker Flanke
 A>0: Zustellung von rechter Flanke
