HEIDENHAIN CNC PILOT 620/640 531
8.2
Pa
ra
met
er Schruppen – Bearbeitungsanalyse
TURN PLUS entscheidet anhand von PLVA/PLVI, ob eine Längs- oder
Planbearbeitung durchgeführt wird.

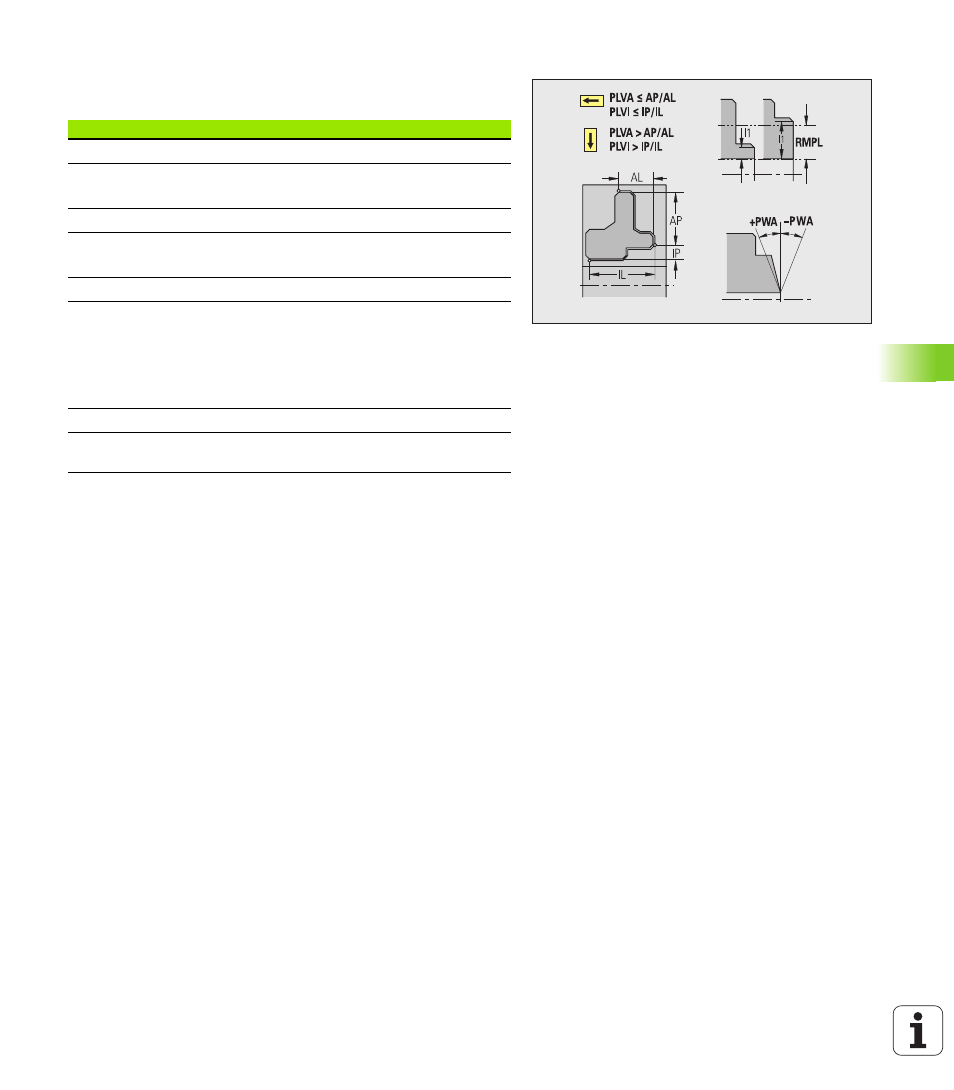

Bearbeitungsanalyse
Plan/Längsverhältnis Außen [PLVA]
 PLVA <= AP/AL: Längsbearbeitung
 PLVA > AP/AL: Planbearbeitung
Plan/Längsverhältnis Innen [PLVI]
 PLVI <= IP/IL: Längsbearbeitung
 PLVI > IP/IL: Planbearbeitung
Minimale Planlänge [RMPL] (Radiuswert)
Bestimmt, ob das vordere Planelement einer Fertigteil-
Außenkontur plangeschruppt wird.
 RMPL > l1: ohne extra Planschruppen
 RMPL < l1: mit extra Planschruppen
 RMPL = 0: Sonderfall
Planwinkelabweichung [PWA]
Das erste vordere Element gilt als Planelement, wenn es
innerhalb +PWA und –PWA liegt.
