368 ICP-Programmierung
5.4
ICP
-K
ont
ur
en
erst
ellen
Polarkoordinaten
Standardmäßig wird die Eingabe von kartesischen Koordinaten
erwartet. Mit den Softkeys für Polarkoordinaten schalten Sie einzelne
Koordinaten auf Polarkoordinaten um.
Für die Definition eines Punktes können Sie kartesische Koordinaten
und Polarkoordinaten mischen..
Winkeleingaben
Wählen sie die gewünschte Winkelangabe per Softkey aus.
 Linearelemente
 AN Winkel zur Z-Achse (AN<=90° – innerhalb des vorgewählten
Quadranten)
 ANn Winkel zum Nachfolgeelement
 ANp Winkel zum vorherigen Element

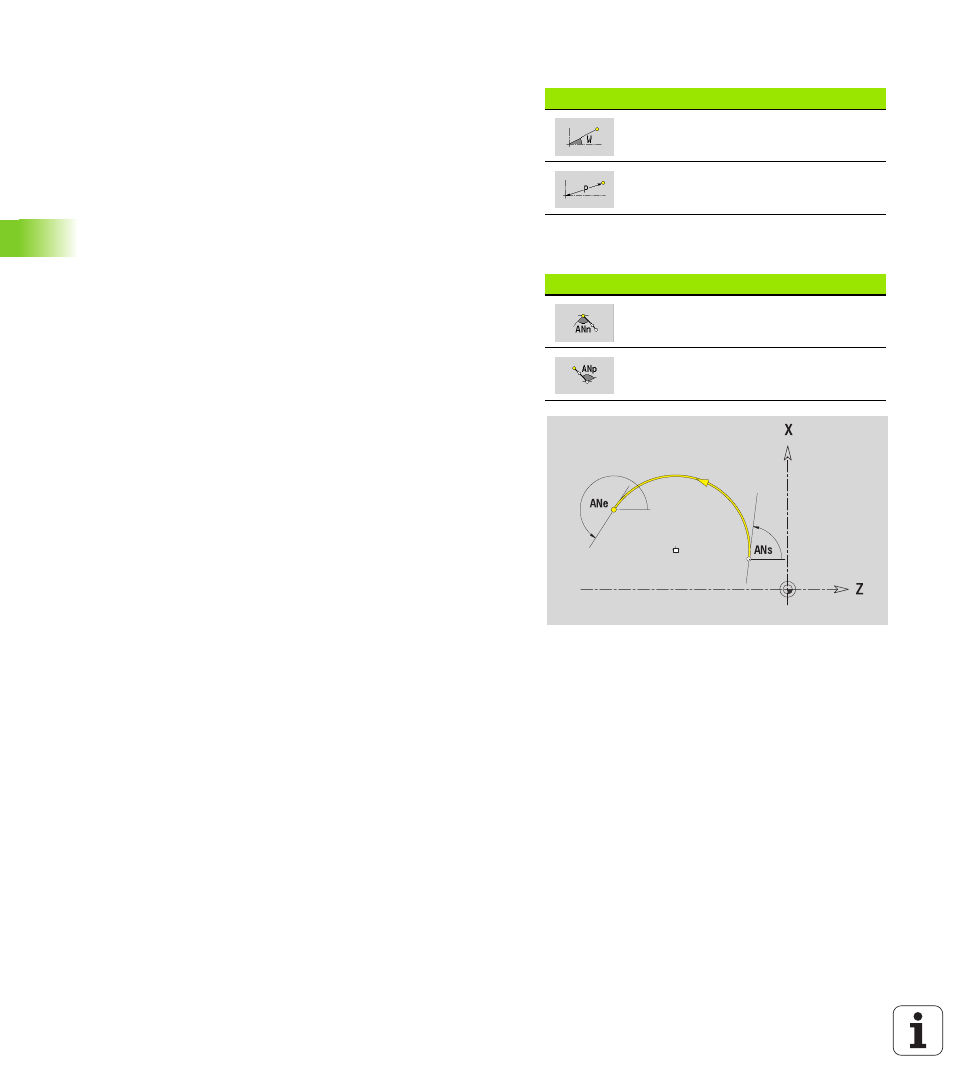

 Kreisbögen
 ANs Tangentenwinkel im Startpunkt des Kreises
 ANe Tangentenwinkel im Endpunkt des Kreises
 ANn Winkel zum Nachfolgeelement
 ANp Winkel zum vorherigen Element
Softkeys für Polarkoordinaten
Schaltet das Feld auf die Eingabe des
Winkels W um.
Schaltet das Feld auf die Eingabe des
Radius P um.
Softkeys für Winkeleingaben
Winkel zum Nachfolger
Winkel zum Vorgänger
