Linearbearbeitung längs
Einzelschnitte wählen
Linearbearbeitung längs wählen
 Aus: Werkzeug bleibt am Ende des Zyklus stehen
 Ein: Werkzeug fährt auf den Startpunkt zurück
Linearbearbeitung längs
Das Werkzeug fährt vom Startpunkt im Vorschub zum Endpunkt Z2
und bleibt am Ende des Zyklus stehen.
Kontur Linear längs
(mit Rücklauf)
Das Werkzeug fährt an, führt den Längsschnitt durch und fährt am
Ende des Zyklus zum Startpunkt zurück (siehe Bilder).
Bearbeitungsart für Technologiedatenbankzugriff: Schlichten

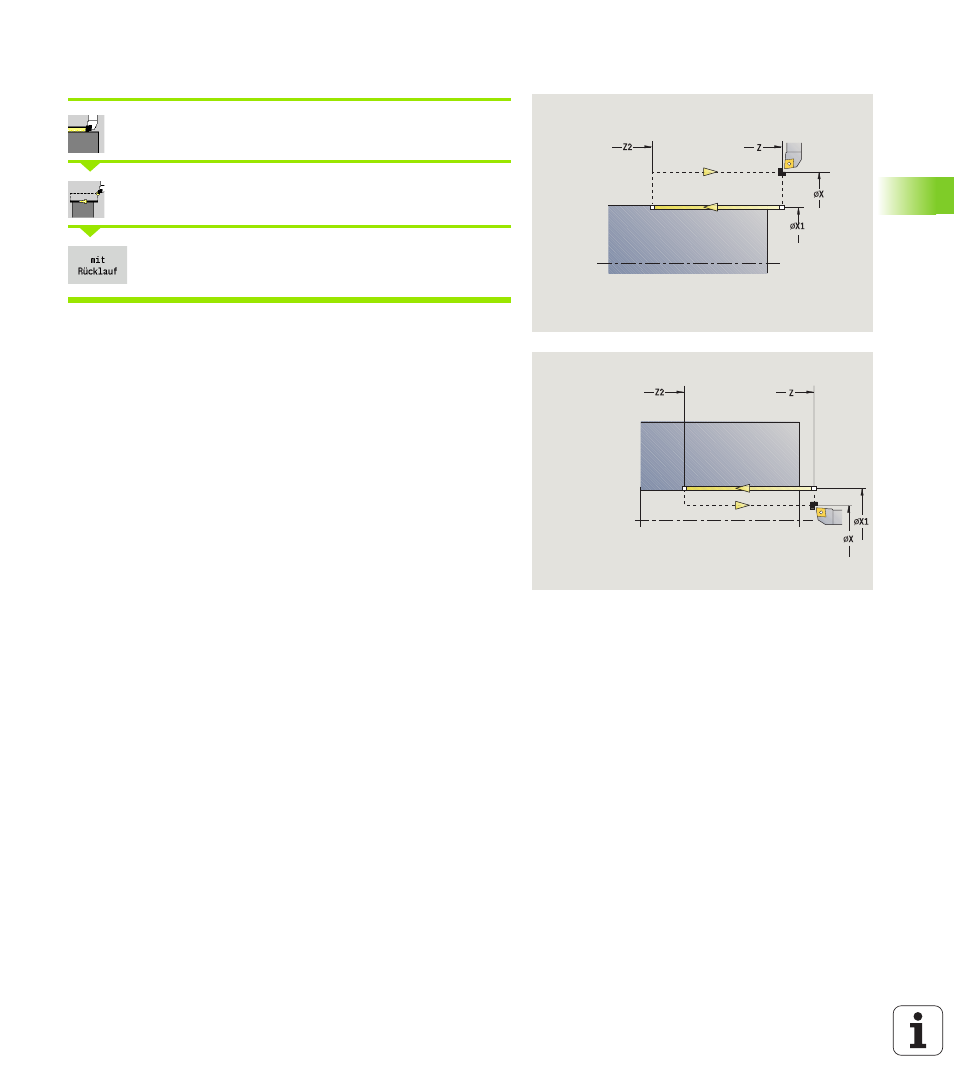

Zyklusausführung bei „mit Rücklauf“
1 fährt vom Startpunkt zum Anfangspunkt X1
2 fährt im Vorschub zum Endpunkt Z2
3 hebt ab und fährt achsparallel zum Startpunkt zurück
Zyklusparameter
X, Z
Startpunkt
X1 Anfangspunkt Kontur (bei „mit Rücklauf“)
Z2 Endpunkt Kontur
T Revolverplatz-Nummer
G14 Werkzeugwechselpunkt (bei „mit Rücklauf“)
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
