HEIDENHAIN CNC PILOT 620/640 243
4.5
St
ec
hzyklen
ICP-Stechdrehen radial Schlichten
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen radial ICP wählen
Softkey Schlichtgang zuschalten

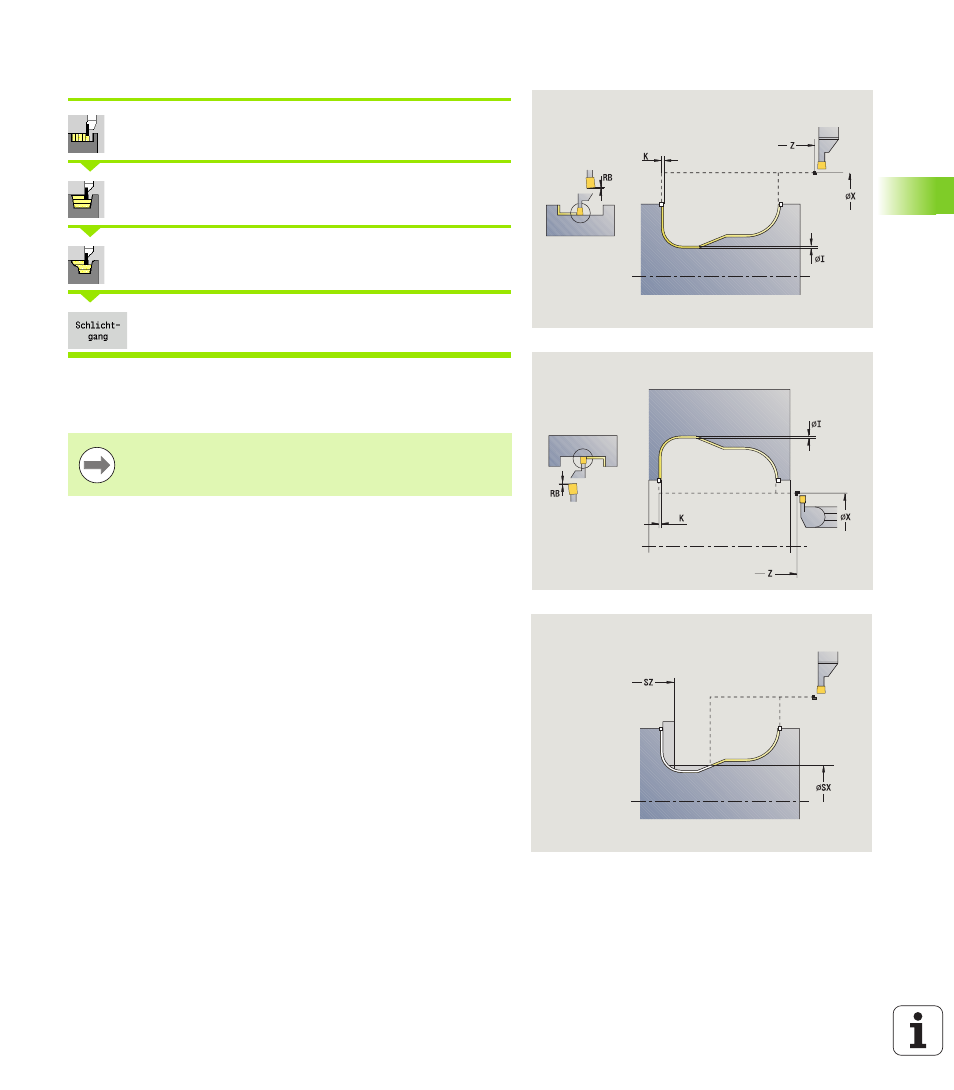

Der Zyklus schlichtet den in der ICP-Kontur beschriebenen
Konturabschnitt (siehe auch “Stechdrehen” auf Seite 223). Das
Werkzeug fährt am Ende des Zyklus auf den Startpunkt zurück.
Die Rohteilaufmaße I, K definieren das Material, das
beim Schlichtzyklus zerspant wird. Geben Sie deshalb die
Aufmaße beim Stechdrehen-Schlichten an.
Zyklusparameter
X, Z
Startpunkt
FK ICP-Fertigteil: Name der zu bearbeitenden Kontur
RB Drehtiefenkorrektur
I, K Aufmaß X, Z
SX, SZ Schnittbegrenzungen (siehe Seite 125)
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
G47 Sicherheitsabstand (siehe Seite 125)
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
