Betriebsart Organisation
8.2
Pa
ra
met
er
Ein- und Konturstechen – Werkzeugwahl, Aufmaße
Strategie zum Anfahren/Abfahren:
1: X- und Z-Richtung gleichzeitig
2: erst X- dann Z-Richtung
3: erst Z- dann X-Richtung
6: Mitschleppen, X- vor Z-Richtung
7: Mitschleppen, Z- vor X-Richtung
An- und Abfahren
Werkzeugwahl, Aufmaße

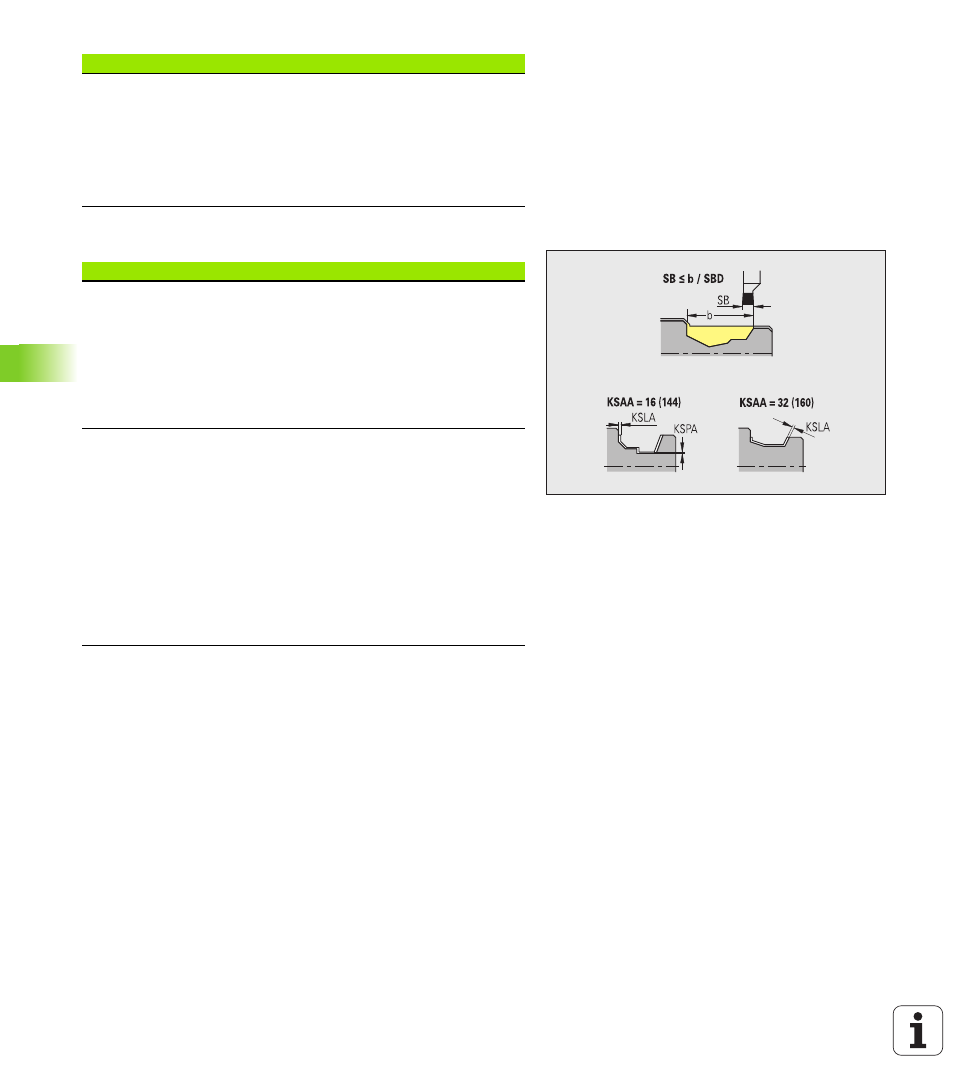

Stechbreitendivisor [SBD]
Sind bei der Bearbeitungsart Konturstechen nur
Linearelemente, aber kein achsparalleles Element am
Einstichgrund vorhanden, erfolgt die Werkzeugwahl anhand
des „Stechbreitendivisors SBD“.
SB <= b / SBD
(SB: Breite Stechwerkzeug; b: Breite Bearbeitungsbereich)
Aufmaßart [KSAA]
Der zu bearbeitende Stechbereich kann mit Aufmaßen
versehen werden. Sind Aufmaße definiert, wird der Einstich
vorgestochen und in einem zweiten Arbeitsgang geschlichtet.
Eingaben:
16: unterschiedliches Längs-/Planaufmaß – keine
Einzelaufmaße
144: unterschiedliches Längs-/Planaufmaß – mit
Einzelaufmaßen
32: äquidistantes Aufmaß – keine Einzelaufmaße
160: äquidistantes Aufmaß – mit Einzelaufmaßen
