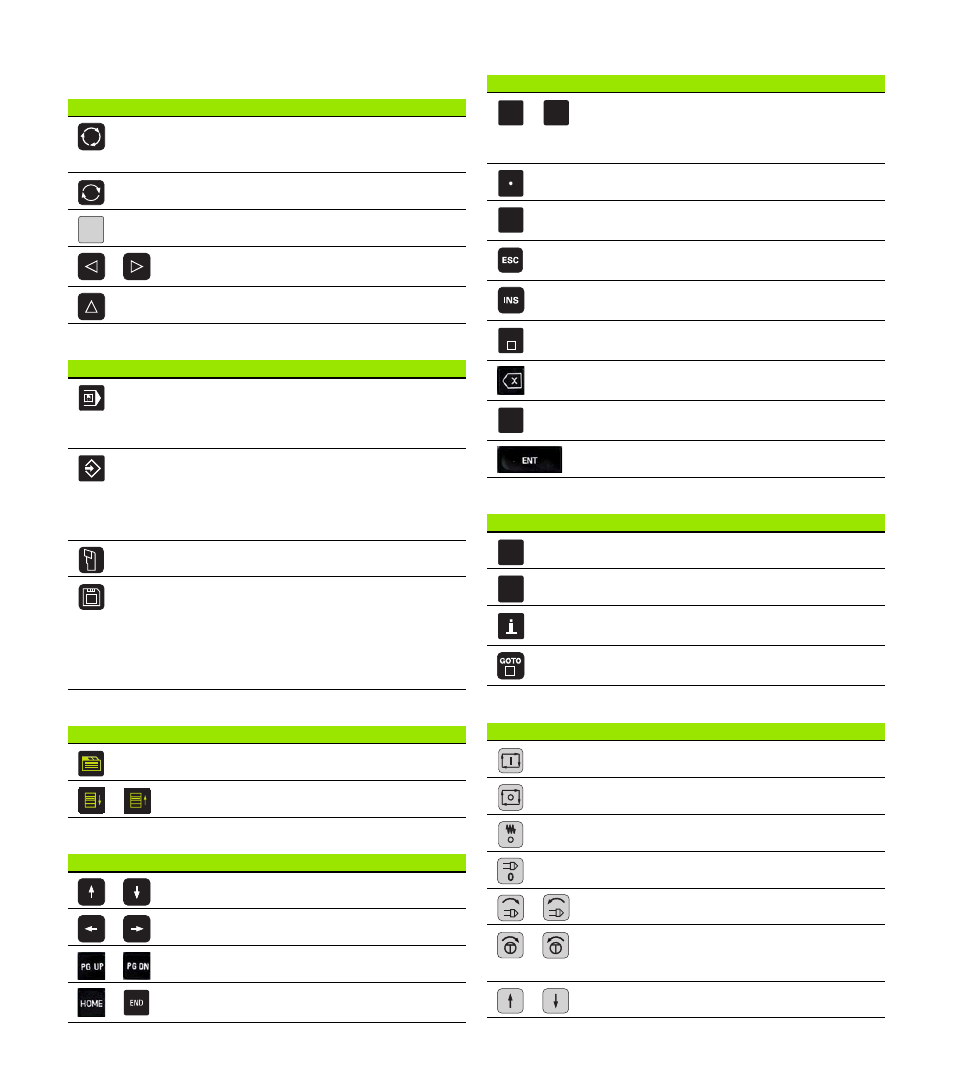

Bedienelemente der CNC PILOT
Bedienelemente am Bildschirm
Betriebsarten-Tasten
smart.Turn-Tasten
Navigationstasten
Nummernblocktasten
Spezielle Tasten
Maschinenbedienfeld
Taste Funktion
Wechselt die Hilfebilder zwischen Außen-
und Innenbearbeitung (nur in der Zyklen-
Programmierung)
Ohne Funktion
Softkeys: Funktion im Bildschirm wählen
Wechselt im Softkeymenü nach links / nach
rechts
Wechselt im PLC-Menü zum nächsten Menü
Taste Funktion
Maschinen-Betriebsarten:
 Manueller Betrieb
 Programmablauf
Programmier-Betriebsarten
 smart.Turn
 DINplus
 DIN/ISO
Werkzeug- und Technologiedaten
Organisation:
 Parameter
 Dateiorganisation
 Transfer
 Diagnose
Taste Funktion
Zum nächsten Formular wechseln
Zur nächsten / vorherigen Gruppe
Taste Funktion
Cursor nach oben / nach unten
Cursor nach links / nach rechts
Bildschirm-/Dialogseite zurück / vor
Zum Programm-/Listenanfang oder
Programm-/Listenende
Taste Funktionsblock
Nummern-Tasten 0-9:
 Zahleneingabe
 Menübedienung
Dezimalpunkt
Umschaltung zwischen positiven und
negativen Werten
Escape-Taste: Abbruch in Dialogen und
aufwärts im Menü
Einfügen-Taste: OK in Dialogen und neue NC-
Sätze im Editor
Löschen Block: Löscht den angewählten
Bereich
Backspace: Löscht das Zeichen links vom
Cursor
CE-Taste: Löscht die Fehlermeldungen in der
Maschine-Betriebsart
Enter: Bestätigung der Eingabe
Taste Funktion
Fehler-Taste: Öffnet das Fehlerfenster
Startet den integrierten Taschenrechner
Info-Taste: Zeigt zusätzliche Informationen im
Parametereditor an
Sonderfunktionen, wie Eingabealternativen
oder Alpha-Tastatur aktivieren
Taste Funktion
Zyklus Start
Zyklus Stopp
Vorschub Stopp
Spindel Stopp
Spindel Ein – M3/M4-Richtung
Spindel „tippen“ – M3/M4-Richtung. Die
Spindel dreht solange, wie Sie die Taste
drücken
Handrichtungstasten +X/–X
0 9
+ /
DEL
CE
ERR
CALC
