262 Teach-in-Mode
4.6
Gewinde-
und
Fr
eistic
hzyklen

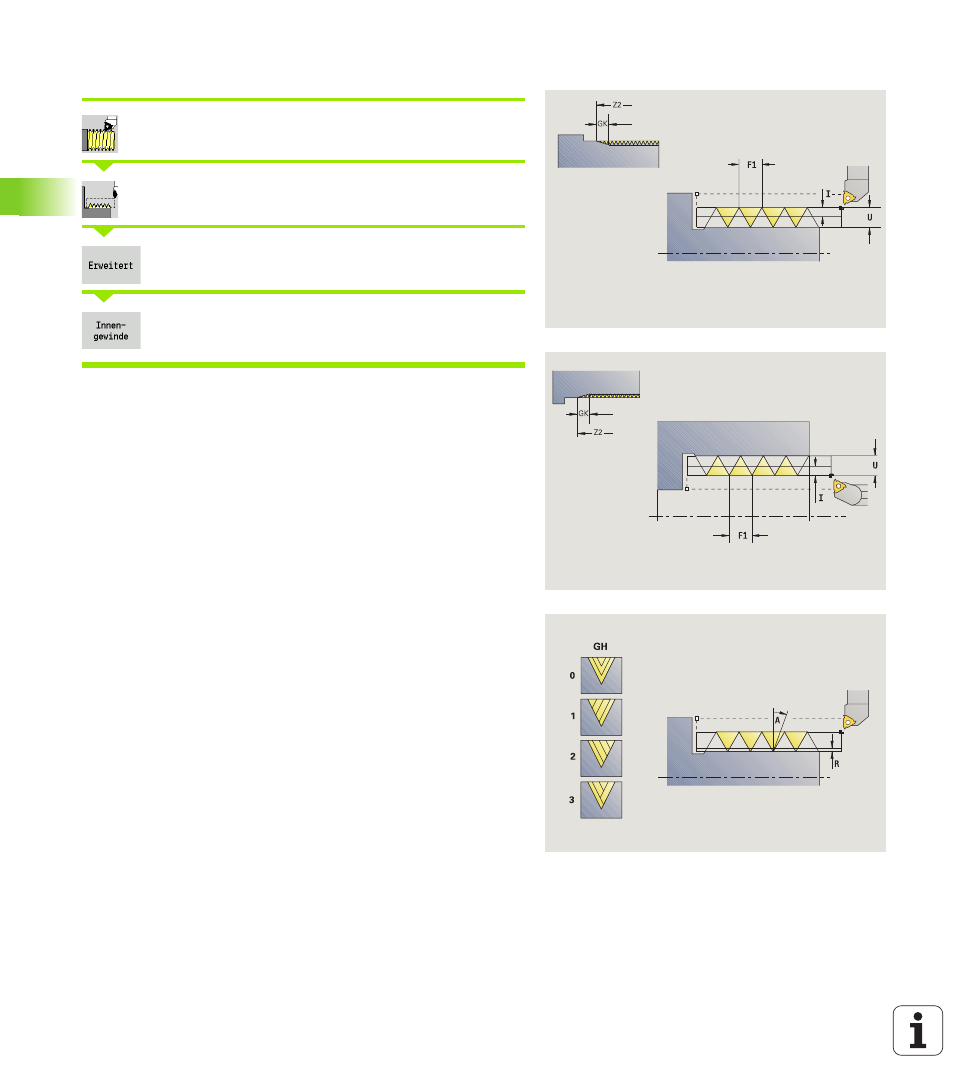

Gewindezyklus (längs) – Erweitert
Gewindeschneiden wählen
Gewindezyklus wählen
Softkey Erweitert zuschalten
 Ein: Innengewinde
 Aus: Außengewinde
Der Zyklus erstellt ein ein- oder mehrgängiges Außen- oder
Innengewinde. Das Gewinde beginnt am Startpunkt und endet am
Endpunkt Gewinde (ohne Vor- und Nachlauf).
Zyklusparameter
X, Z
Startpunkt Gewinde
Z2 Endpunkt Gewinde
F1 Gewindesteigung (= Vorschub)
D Gangzahl (default: 1 Gewindegang)
U Gewindetiefe – keine Eingabe:
 Außengewinde: U=0.6134*F1
 Innengewinde: U=–0.5413*F1
I Maximale Zustellung
 I<U: erster Schnitt mit „I“; jeder weitere Schnitt:
Reduzierung der Schnitttiefe
 I=U: ein Schnitt
 keine Eingabe: I wird aus U und F1 berechnet
GK Auslauflänge
G47 Sicherheitsabstand (siehe Seite 125)
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
GV Zustellart
 0: konstanter Spanquerschnitt
 1: konstante Zustellung
 2: mit Restschnittaufteilung
 3: ohne Restschnittaufteilung
 4: wie MANUALplus 4110
