HEIDENHAIN CNC PILOT 620/640
247
4.5
St
ec
hzyklen

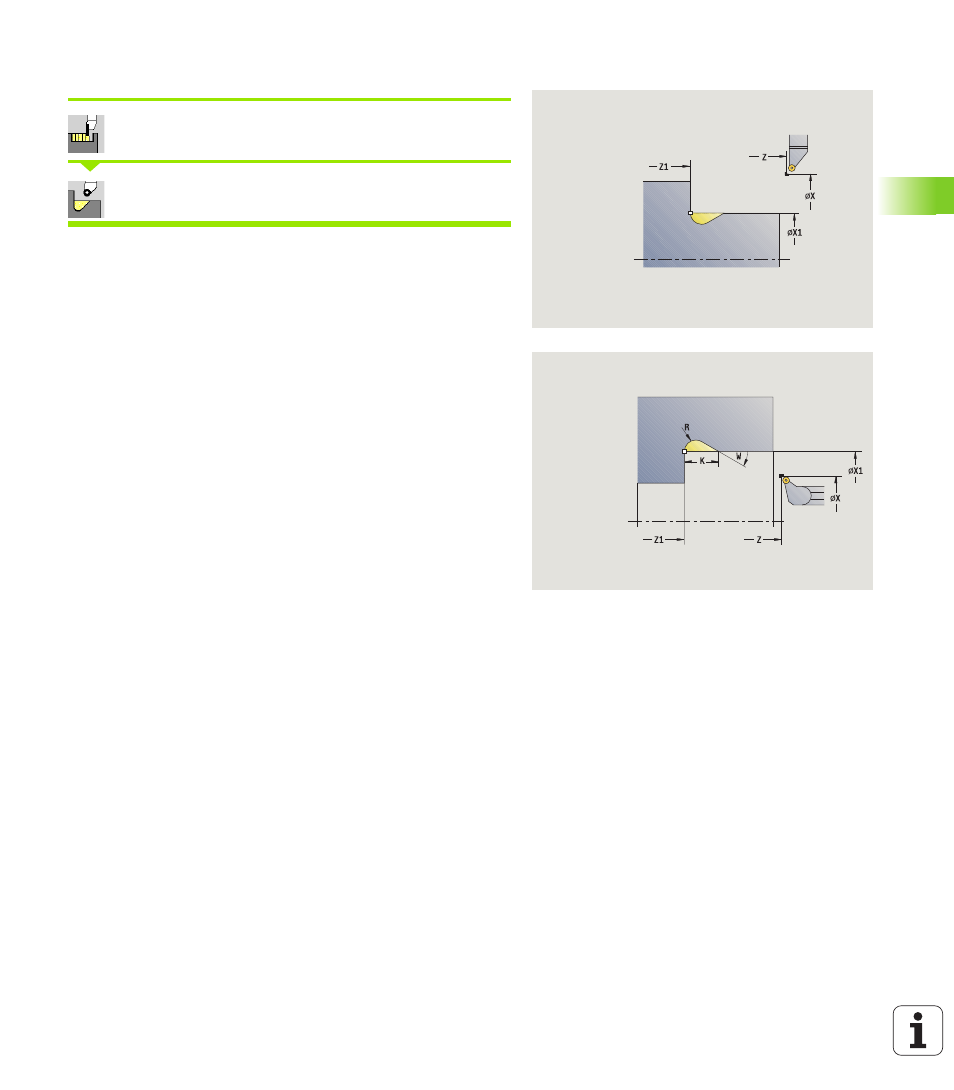

Freistechen Form H
Stechzyklen wählen
Freistechen H wählen
Die Konturform ist von der Parameterkonstellation abhängig. Geben
Sie den Freistichradius nicht an, wird die Schräge bis zur Position
Eckpunkt Kontur Z1 ausgeführt (Werkzeugradius = Freistichradius).
Geben Sie den Eintauchwinkel nicht an, so wird er anhand von
Freistichlänge und Freistichradius berechnet. Der Endpunkt des
Freistichs liegt dann auf Eckpunkt Kontur.
Der Endpunkt des Freistichs wird gemäß Freistich Form H anhand
des Eintauchwinkels ermittelt.
Zyklusparameter
X, Z
Startpunkt
X1, Z1
Eckpunkt Kontur
K
Freistichlänge
R
Freistichradius (default: kein Zirkularelement)
W
Eintauchwinkel (default: W wird berechnet)
G47
Sicherheitsabstand (siehe Seite 125)
G14
Werkzeugwechselpunkt (siehe Seite 125)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
MT
M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
