1.8 Werkzeugmaße
Die CNC PILOT benötigt für die Achspositionierung, für die
Berechnung der Schneidenradiuskompensation, zur Errechnung der
Schnittaufteilung bei Zyklen etc. Angaben zu den Werkzeugen.
Werkzeuglängenmaße
Alle programmierten und angezeigten Positionswerte beziehen sich
auf den Abstand Werkzeugspitze – Werkstück-Nullpunkt.
Systemintern ist aber nur die absolute Position des Werkzeugträgers
(Schlittens) bekannt. Zur Ermittlung und Anzeige der

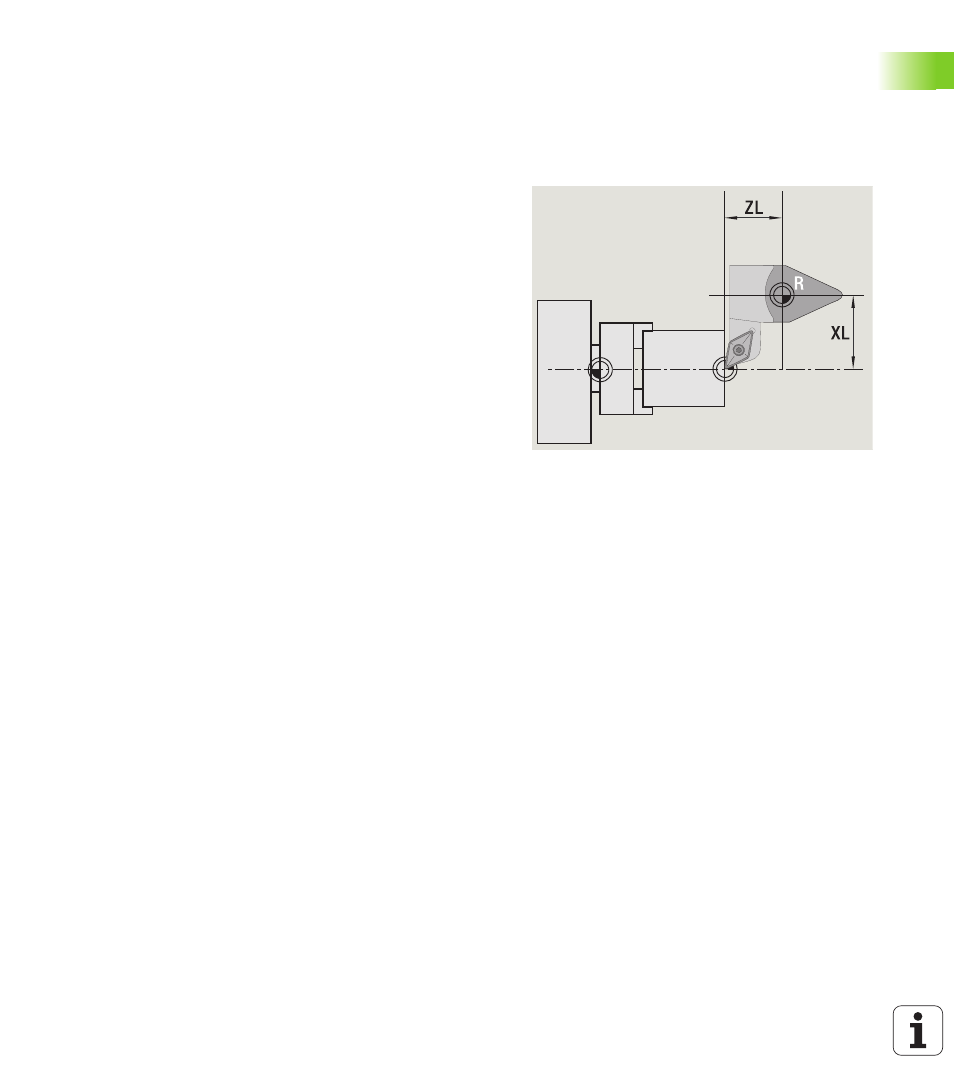

Werkzeugspitzenposition benötigt die CNC PILOT die Maße XL und
ZL (siehe Bild).
Werkzeugkorrekturen
Die Werkzeugschneide verschleißt während der Zerspanung. Um
diesen Verschleiß auszugleichen, führt die CNC PILOT
Korrekturmaße. Die Verwaltung der Korrekturwerte erfolgt
unabhängig von den Längenmaßen. Das System addiert diese Werte
zu den Längenmaßen.
