282 Teach-in-Mode
4.6
Gewinde-
und
Fr
eistic
hzyklen

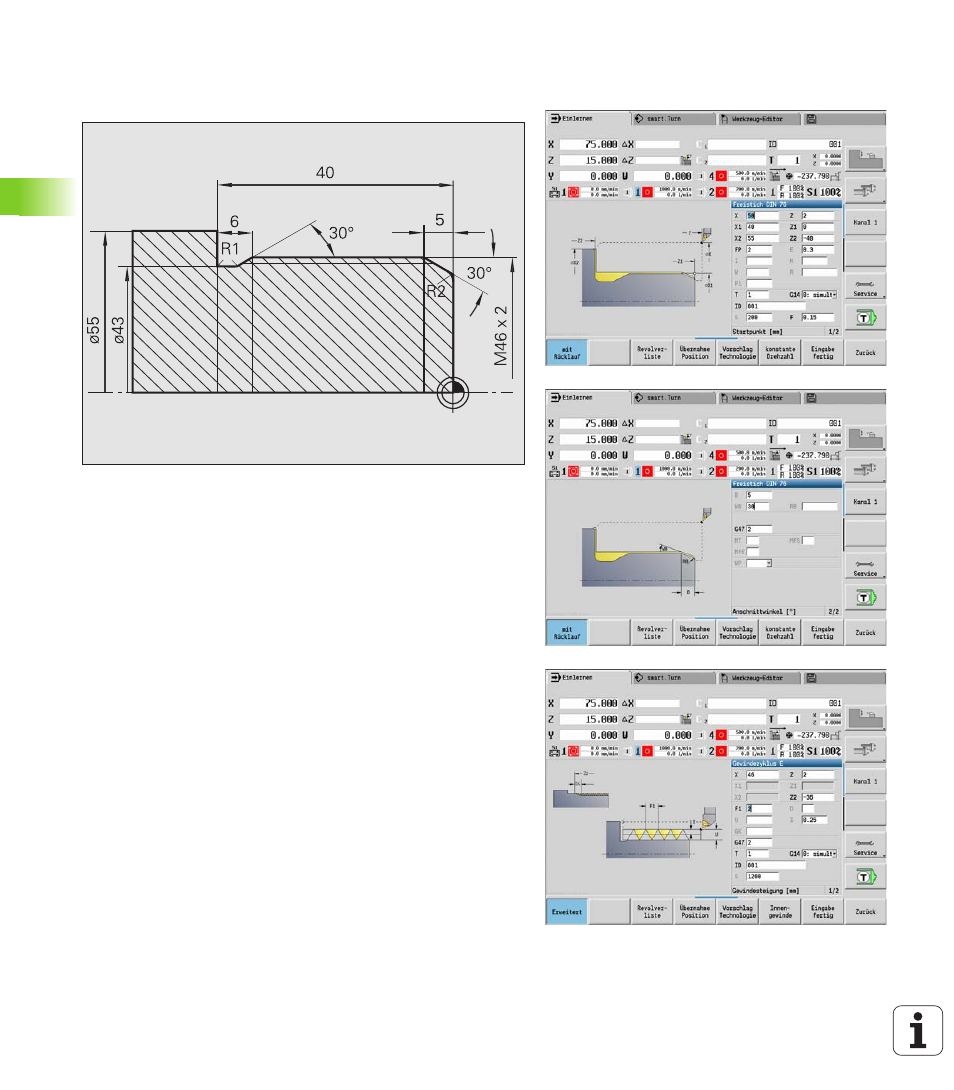

Beispiele Gewinde- und Freistichzyklen
Außengewinde und Gewindefreistich
Die Bearbeitung wird in zwei Schritten durchgeführt. Der
Gewindefreistich DIN 76 erstellt den Freistich und
Gewindeanschnitt. Danach fertigt der Gewindezyklus das Gewinde.
1. Schritt
Programmierung der Freistich- und die Gewindeanschnittparameter in
zwei Eingabefenstern.
Werkzeugdaten
 Drehwerkzeug (für Außenbearbeitung)
 WO = 1 – Werkzeugorientierung
 A = 93° – Einstellwinkel
 B = 55° – Spitzenwinkel
2. Schritt
Der Gewindezyklus (längs) Erweitert schneidet das Gewinde. Die
Zyklusparameter definieren Gewindetiefe und Schnittaufteilung.
Werkzeugdaten
 Gewindewerkzeug (für Außenbearbeitung)
 WO = 1 – Werkzeugorientierung
