Konturdarstellung
Nach der Eingabe eines Konturelements prüft die CNC PILOT, ob es
ein gelöstes oder ungelöstes Element ist.
 Ein gelöstes Konturelement ist eindeutig und vollständig
bestimmt – es wird sofort gezeichnet.
 Ein ungelöstes Konturelement ist nicht vollständig bestimmt. Der

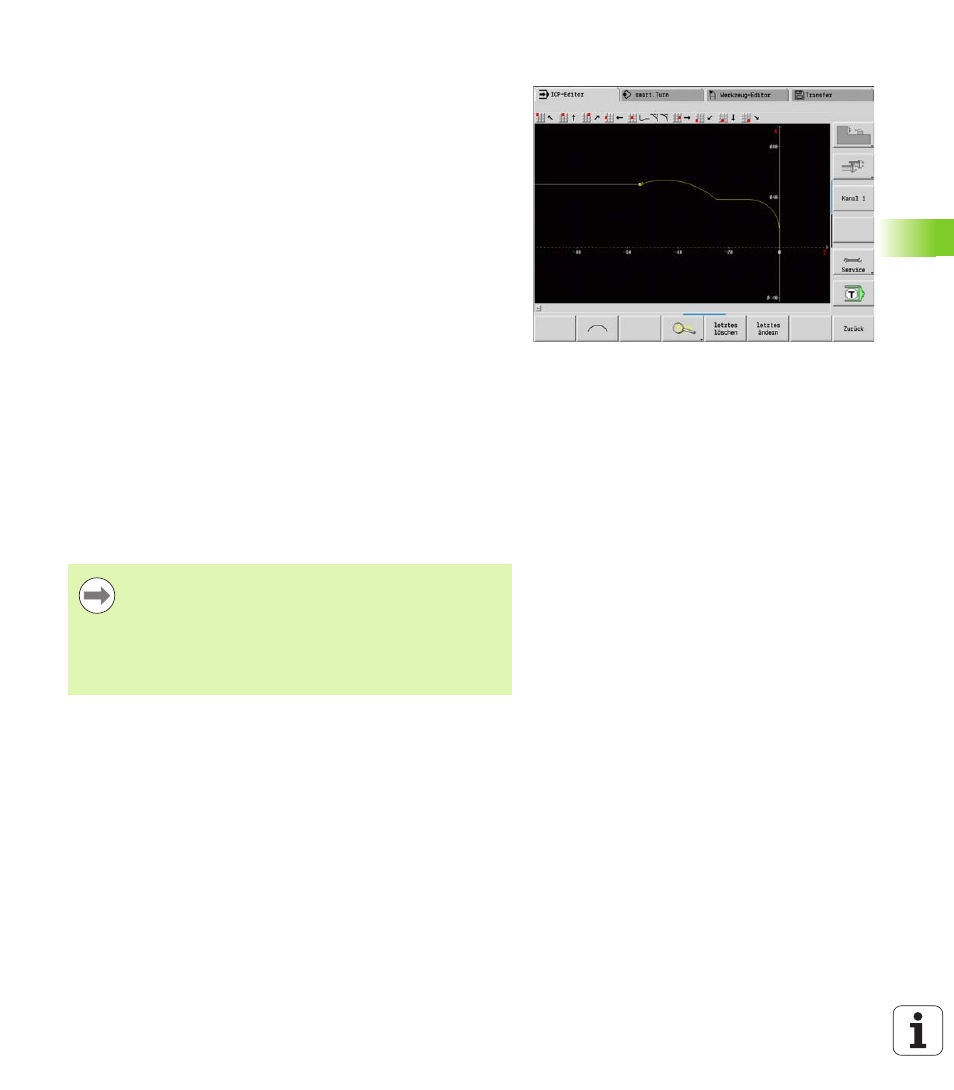

ICP-Editor:
 platziert unterhalb des Grafikfensters ein Symbol, das den
Elementtyp und die Linienrichtung/den Drehsinn widerspiegelt.
 stellt ein ungelöstes Linearelement dar, wenn der Startpunkt und
die Richtung bekannt sind.
 stellt ein ungelöstes Zirkularelement als Vollkreis dar, wenn der
Mittelpunkt und der Radius bekannt sind.
Die CNC PILOT wandelt ein ungelöstes in ein gelöstes
Konturelement, sobald es berechnet werden kann. Das Symbol wird
dann gelöscht.
Ein fehlerhaftes Konturelement wird dargestellt, wenn das möglich
ist. Zusätzlich erfolgt eine Fehlermeldung.
Ungelöste Konturelemente:
Kommt es bei der weiteren
Kontureingabe zu einem Fehler, weil nicht genügend Informationen
vorliegen, können die ungelösten Elemente selektiert und ergänzt
werden.
Sind „ungelöste“ Konturelemente vorhanden, können die „gelösten“
Elemente nicht geändert werden. Beim letzten Konturelement vor
dem ungelösten Konturbereich kann aber der „tangentiale Übergang“
gesetzt oder gelöscht werden.
 Ist das zu ändernde Element ein ungelöstes, dann wird
das zugehörige Symbol als „ausgewählt“
gekennzeichnet.
 Den Elementtyp und den Drehsinn eines Kreisbogens
können Sie nicht ändern. In diesem Fall muss das
Konturelement gelöscht und anschließend hinzugefügt
werden.
