352 Teach-in-Mode
4.9
Bohr
-
und
Fr
äsmust
er
Beispiele Musterbearbeitung

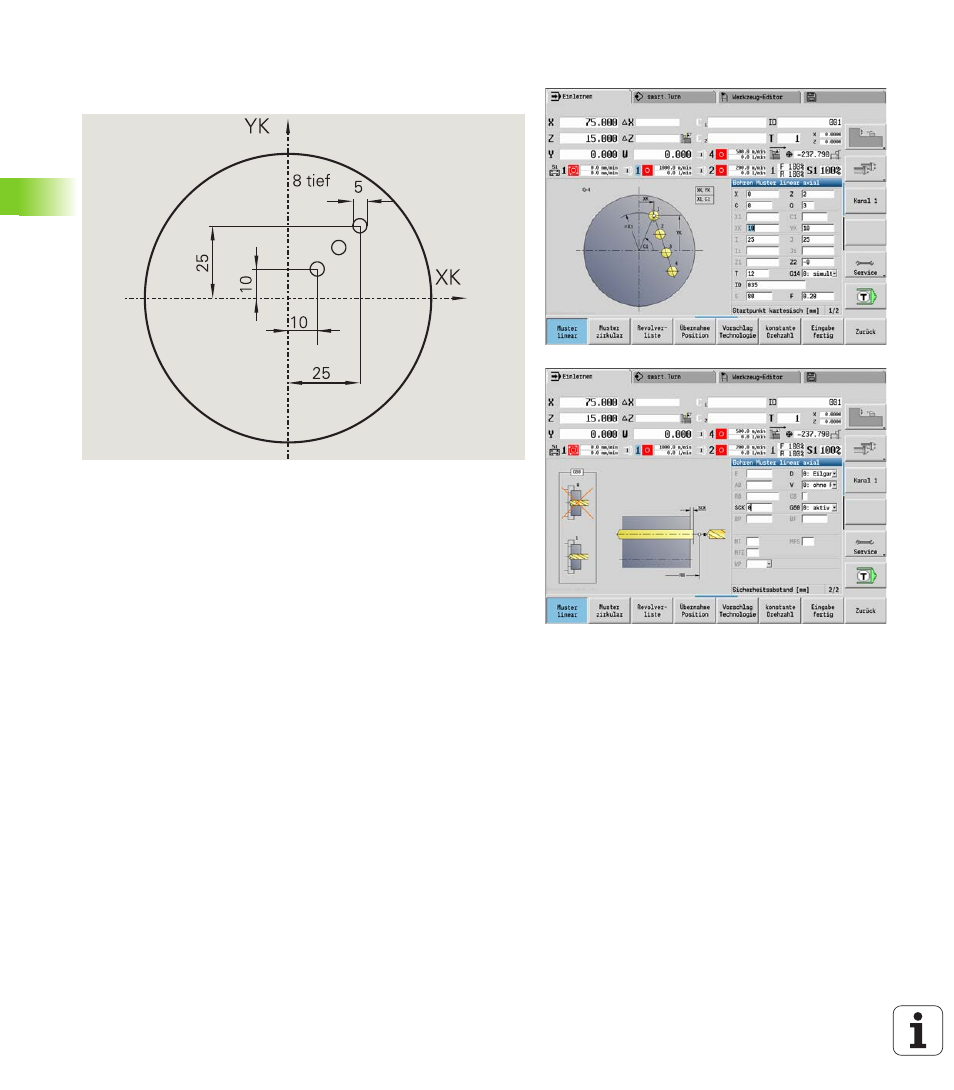

Lineares Bohrmuster auf der Stirnfläche
Auf der Stirnfläche wird mit dem Bohrzyklus axial ein lineares
Bohrmuster gefertigt. Voraussetzung für diese Bearbeitung sind eine
positionierbare Spindel und angetriebene Werkzeuge.
Die Koordinaten der ersten und der letzten Bohrung, sowie die Anzahl
der Bohrungen werden angegeben. Bei der Bohrung wird nur die Tiefe
angegeben.
Werkzeugdaten
 WO = 8 – Werkzeugorientierung
 DV = 5 – Bohrdurchmesser
 BW = 118 – Spitzenwinkel
 AW = 1 – Werkzeug ist angetrieben
