4.4
Abspanzyklen
Werkzeugposition
Beachten Sie die Werkzeugposition (Startpunkt X, Z) vor
Zyklusausführung bei erweiterten Abspanzyklen. Die Regeln gelten
für alle Zerspan- und Zustellrichtungen und für Schruppen und
Schlichten (siehe Beispiele für Längszyklen)

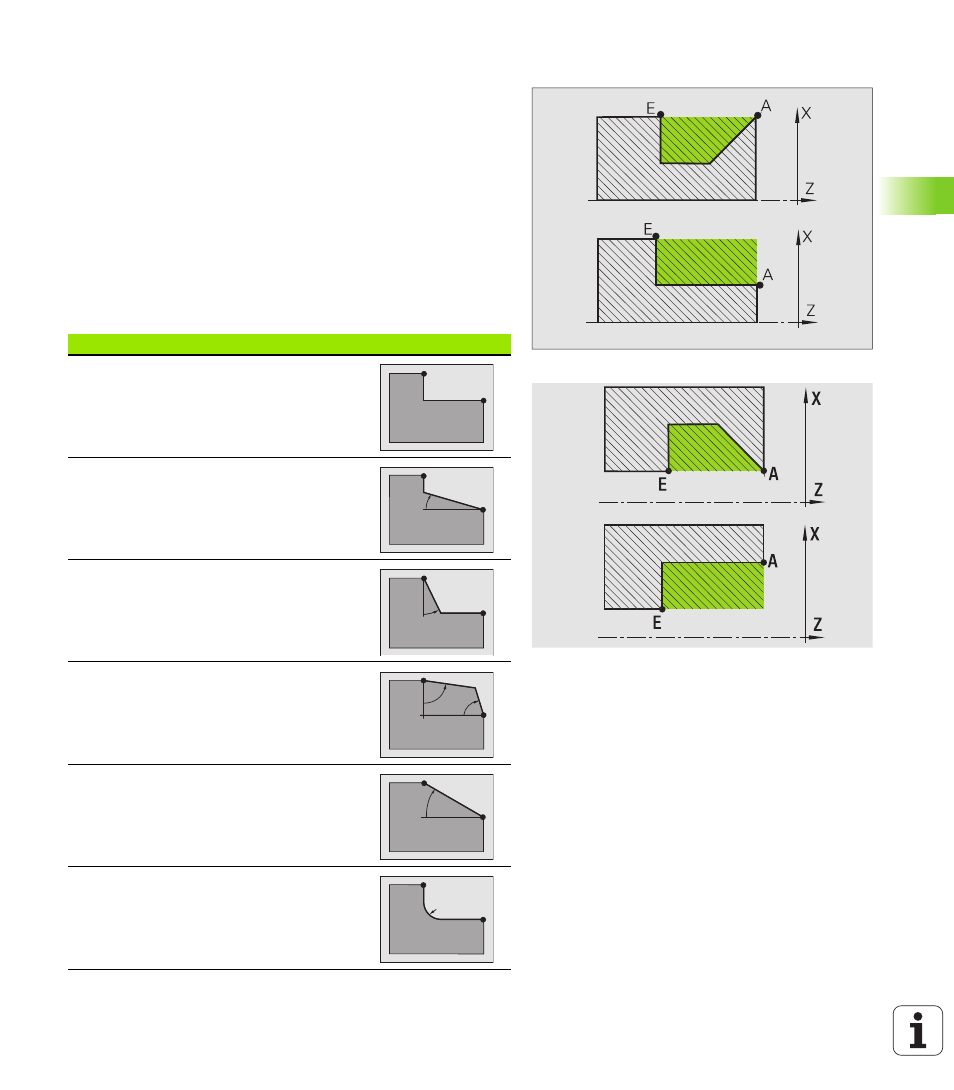

Der Startpunkt darf nicht in dem schraffierten Bereich liegen.
Der Zerspanungsbereich beginnt ab Startpunkt X, Z, wenn das
Werkzeug „vor“ dem Konturabschnitt steht. Andernfalls wird nur
der definierte Konturabschnitt zerspant.
Liegt bei einer Innenbearbeitung der Startpunkt X, Z oberhalb der
Drehmitte, wird nur der definierte Konturabschnitt zerspant.
(A = Anfangspunkt Kontur X1, Z1; E = Endpunkt Kontur X2, Z2)
Konturformen
Konturelemente bei Abspanzyklen
Normaler Modus
rechteckigen Bereich zerspanen
Erweiterter Modus
Schräge am Konturanfang
Erweiterter Modus
Schräge am Konturende
Erweiterter Modus
Schrägen am Konturanfang und -ende mit
Winkel > 45°
Erweiterter Modus
Eine
Schräge (durch Eingabe von
Anfangspunkt Kontur, Endpunkt Kontur und
Anfangswinkel)
Erweiterter Modus
Verrundung
