HEIDENHAIN CNC PILOT 620/640 491
7.
3
W
er
kz
eugdat
en
7.3 Werkzeugdaten
Allgemeine Werkzeugparameter
Die in folgender Tabelle aufgeführten Parameter sind für alle
Werkzeugtypen vorhanden. Parameter, die abhängig vom
Werkzeugtyp sind, werden in den weiteren Kapitel erläutert.
Allgemeine Werkzeugparameter
ID Identnummer – Name des Werkzeugs max.16 Zeichen

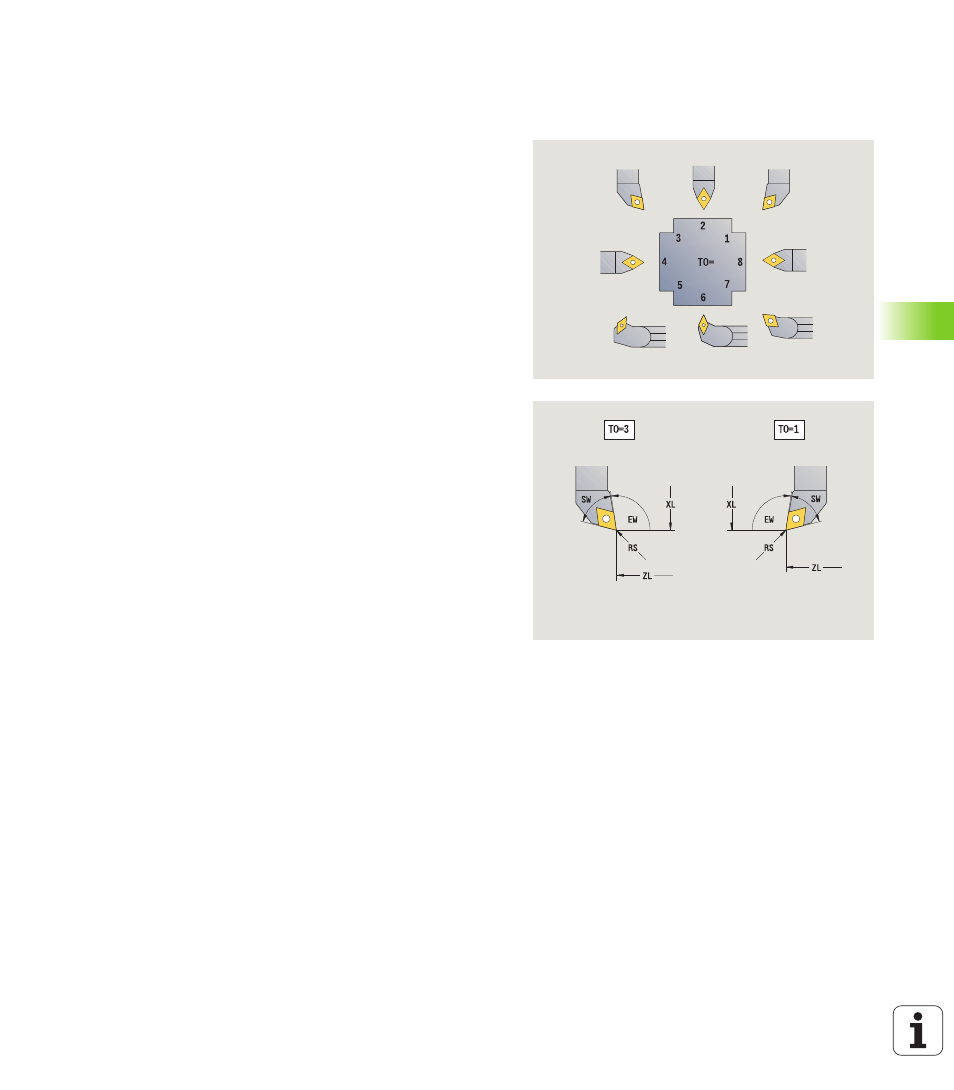

TO Werkzeugorientierung (Kennziffer siehe Hilfebild)
XL Einstellmaß in X
ZL Einstellmaß in Z
DX Verschleißkorrektur in X (Bereich: –100 mm < DX < 100 mm)
DZ Verschleißkorrektur in Z (Bereich: –100 mm < DZ < 100 mm)
DS Sonderkorrektur (Bereich: –100 mm < DZ < 100 mm)
MD Drehrichtung (default: nicht vorgegeben)
 3: M3
 4: M4
QT (Referenz zum) Werkzeugtext
CW C-Schwenkplatzwinkel: Stellung der C-Achse zur Bestimmung
der Arbeitslage des Werkzeugs (maschinenabhängige
Funktion)
SS Schneidstoff (Schneidstoffbezeichnung für Zugriff auf die
Technologiedatenbank)
CK G96-Korrekturfaktor (default: 1)
FK G95-Korrekturfaktor (default: 1)
DK Deep-Korrekturfaktor (default:1)
PLC Zusatzinformationen (siehe Maschinen-Handbuch)
MT
Standzeit – Vorgabewert für die Standzeitverwaltung (default:
nicht angegeben)
MZ Stückzahl – Vorgabewert für die Standzeitverwaltung (default:
nicht angegeben)
RT Anzeigefeld Rest-Standzeit
RZ Anzeigefeld Rest-Stückzahl
HID Identnummer: Eindeutiger Name des Halters (max.16 Zeichen)
MTS Handwechselsystem:
 0: Standardaufnahme
 1: Handwechselsystem
