Schneidenradiuskompensation (SRK)
Drehwerkzeuge besitzen an der Werkzeugspitze einen Radius.
Dadurch ergeben sich bei der Bearbeitung von Kegeln, Fasen und
Radien Ungenauigkeiten, die die CNC PILOT durch die
Schneidenradiuskompensation ausgleicht.

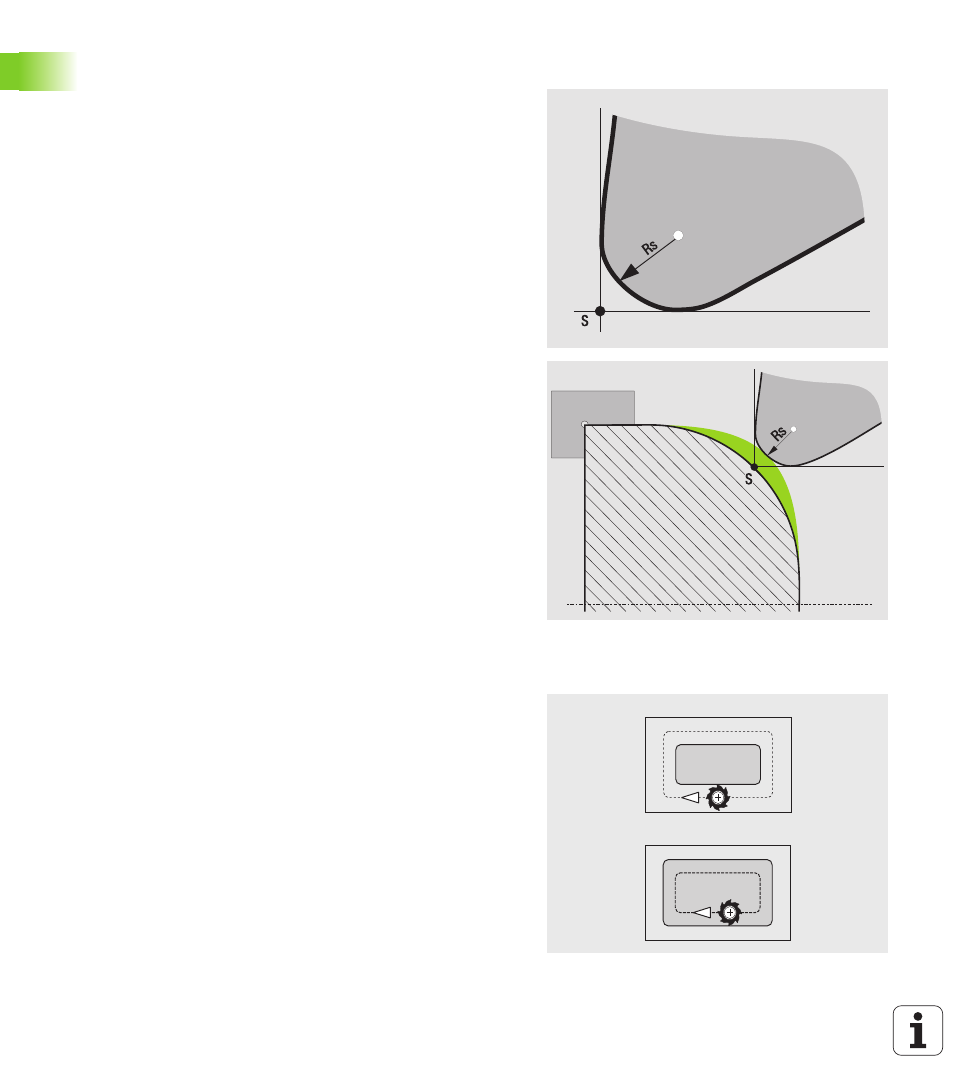

Programmierte Verfahrwege beziehen sich auf die theoretische
Schneidenspitze S . Bei nicht achsparallelen Konturen treten dadurch
Ungenauigkeiten auf.
Die SRK errechnet einen neuen Verfahrweg, die Äquidistante, um
diesen Fehler zu kompensieren (siehe Bild).
Die CNC PILOT berechnet die SRK bei der Zyklen-Programmierung.
Im Rahmen der smart.Turn- und DIN-Programmierung wird bei
Abspanzyklen ebenfalls die SRK berücksichtigt. Bei der DIN-
Programmierung mit Einzelwegen können Sie zusätzlich die SRK ein-/
ausschalten.
Fräserradiuskompensation (FRK)
Bei der Fräsbearbeitung ist der Außendurchmesser des Fräsers
maßgebend für die Erstellung der Kontur. Ohne FRK ist der
Fräsermittelpunkt der Bezugspunkt. Die FRK errechnet einen neuen
Verfahrweg, die Äquidistante, um diesen Fehler zu kompensieren.
