HEIDENHAIN CNC PILOT 620/640 35
1.
2
K
o
nfigur
ation
1.2 Konfiguration
Im Standardumfang ist die Steuerung mit den Achsen X und Z sowie
einer Hauptspindel ausgestattet. Optional können eine C-Achse, eine
Y-Achse und ein angetriebenes Werkzeug konfiguriert sein.
Schlittenlage
Der Maschinenhersteller konfiguriert die CNC PILOT, hier stehen
folgende Möglichkeiten zur Verfügung:
 Z- Achse horizontal mit Werkzeugschlitten hinter der Drehmitte
 Z- Achse horizontal mit Werkzeugschlitten vor der Drehmitte
 Z- Achse vertikal mit Werkzeugschlitten rechts der Drehmitte
Die Menüsymbole, Hilfebilder sowie grafischen Darstellungen bei ICP
und Simulation berücksichtigen die Schlittenlage.
Die Darstellungen in dem vorliegenden Benutzer-Handbuch gehen
von einer Drehmaschine mit Werkzeugträger hinter der Drehmitte
aus.
Werkzeugträgersysteme
Als Werkzeugträger unterstützt die CNC PILOT 620 Revolver mit n
Aufnahmeplätzen.

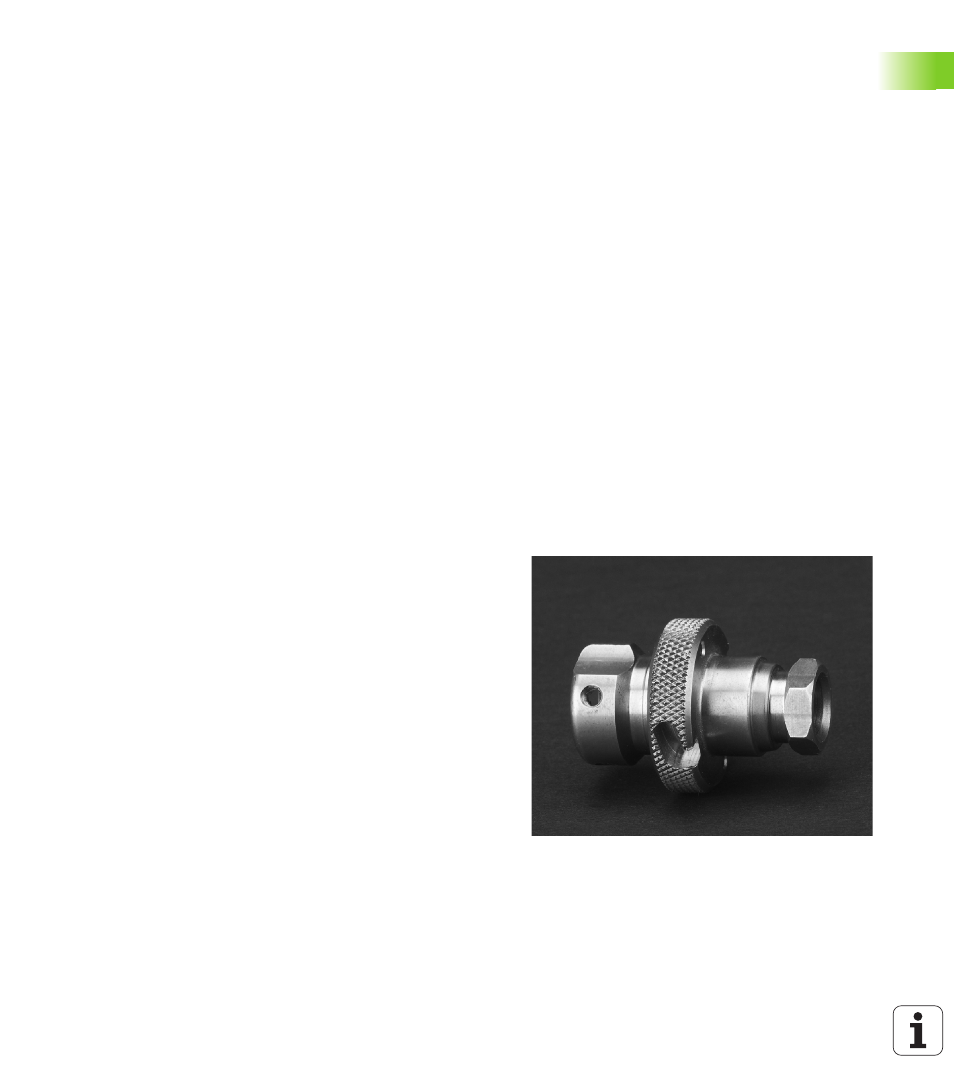

Die C-Achse
Mit der C-Achse führen Sie Bohr- und Fräsbearbeitungen auf der Stirn-
und Mantelfläche durch.
Bei Einsatz der C-Achse interpoliert eine Achse linear oder zirkular in
der vorgegebenen Bearbeitungsebene mit der Spindel, während die
dritte Achse linear interpoliert.
Die CNC PILOT unterstützt die Programmerstellung mit der C-Achse
in der:
 im Teach-in-Betrieb
 smart.Turn-Programmierung
 DINplus-Programmierung
