Gewindebohren radial
Bohren wählen
Gewindebohren radial wählen
Der Zyklus schneidet ein Gewinde in die Mantelfläche.
Bedeutung der Ausziehlänge: Verwenden Sie diesen Parameter bei
Spannzangen mit Längenausgleich. Der Zyklus berechnet auf Basis
der Gewindetiefe, der programmierten Steigung und der Ausziehlänge
eine neue Nenn-Steigung. Die Nenn-Steigung ist etwas kleiner als die
Steigung des Gewindebohrers. Bei der Erstellung des Gewindes wird
der Bohrer um die Ausziehlänge aus dem Spannfutter herausgezogen.
Mit diesem Verfahren erreichen Sie bessere Standzeiten bei
Gewindebohrern.

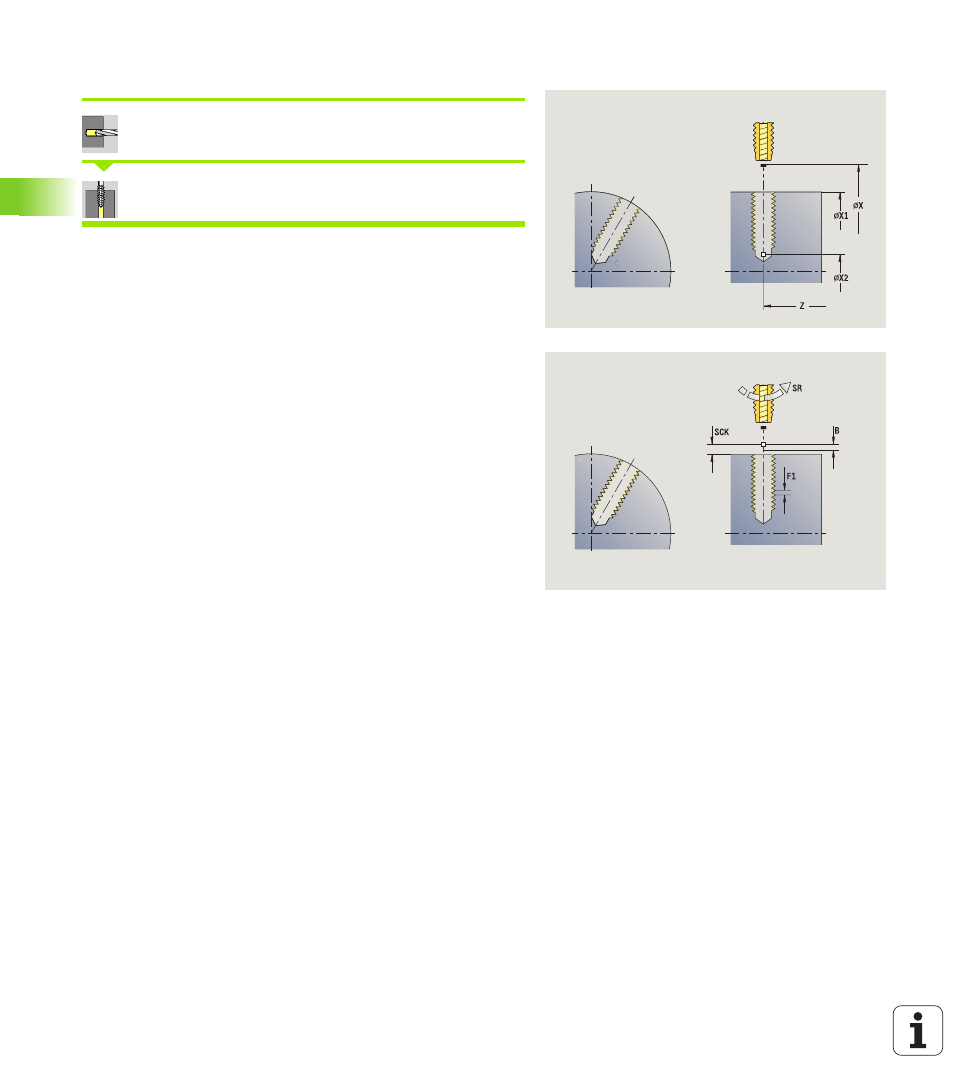

Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
X1 Startpunkt Bohrung (default: Bohrung ab X)
X2 Endpunkt Bohrung
F1 Gewindesteigung (= Vorschub) (default: Vorschub aus der
Werkzeug-Beschreibung)
B Anlauflänge, um die programmierte Drehzahl und den
Vorschub zu erreichen (default: 2 * Gewindesteigung F1)
SR Rückzugsdrehzahl für schnellen Rückzug (default: gleiche
Drehzahl wie beim Gewindebohren)
L Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SCK Sicherheitsabstand (siehe Seite 125)
G60 Schutzzone – deaktiviert die Schutzzone für den
Bohrvorgang
 0: aktiv
 1: inaktiv
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
