HEIDENHAIN CNC PILOT 620/640 325
4.8 F
räszyklen

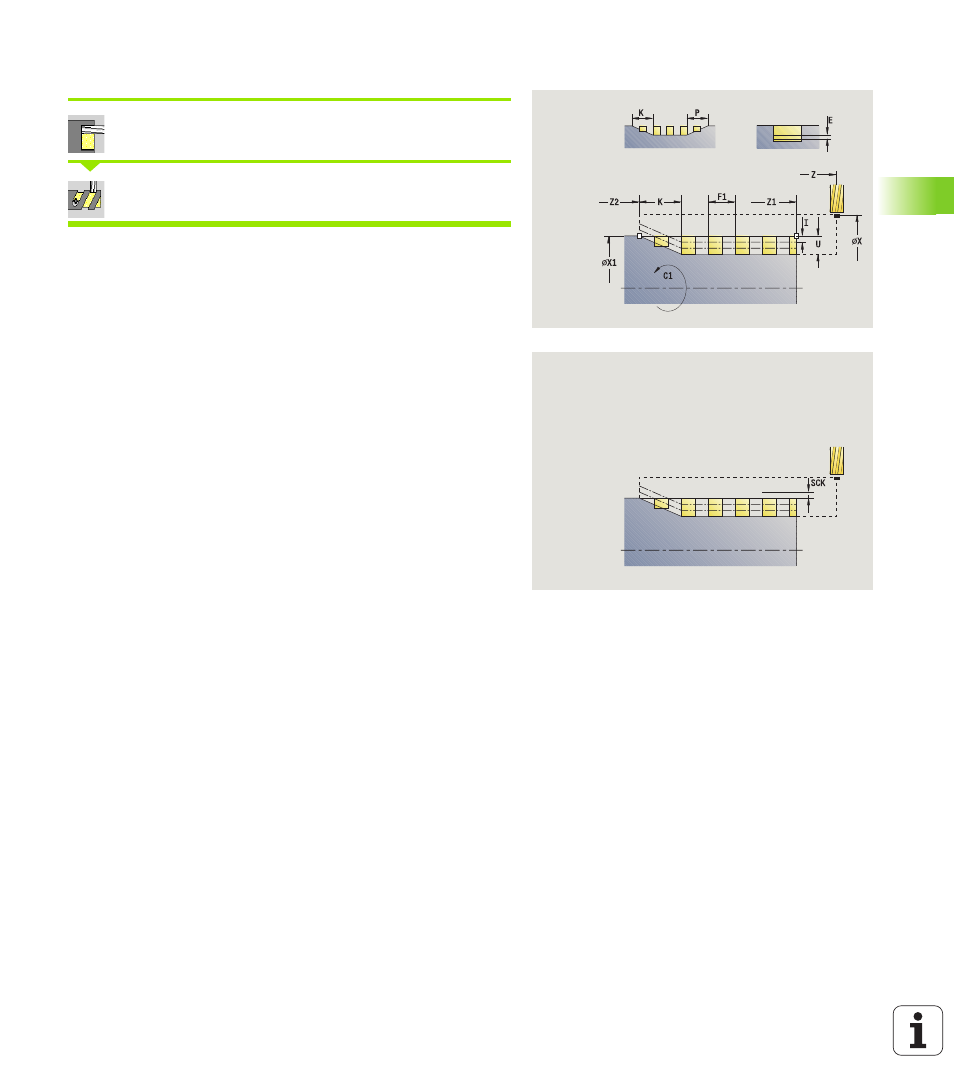

Wendelnut fräsen radial
Fräsen wählen
Wendelnut fräsen radial wählen
Der Zyklus fräst eine Wendelnut von Startpunkt Gewinde bis Endpunkt
Gewinde. Der Anfangswinkel definiert die Anfangsposition der Nut. Die
Nutbreite entspricht dem Fräserdurchmesser.
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition)
X1 Gewindedurchmesser
C1 Anfangswinkel
Z1 Startpunkt Gewinde
Z2 Endpunkt Gewinde
F1 Gewindesteigung
 F1 positiv: Rechtsgewinde
 F1 negativ: Linksgewinde
U Gewindetiefe
I maximale Zustellung. Die Zustellungen werden nach
folgender Formel bis auf >= 0,5 mm reduziert. Danach
erfolgt jede Zustellung mit 0,5 mm.
 Zustellung 1: „I“
 Zustellung n: I * (1 – (n–1) * E)
E Schnitttiefenreduzierung
P Anlauflänge (Rampe am Nut-Anfang)
K Auslauflänge (Rampe am Nut-Ende)
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
D Gangzahl
SCK Sicherheitsabstand in Zustellrichtung (siehe Seite 125)
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
